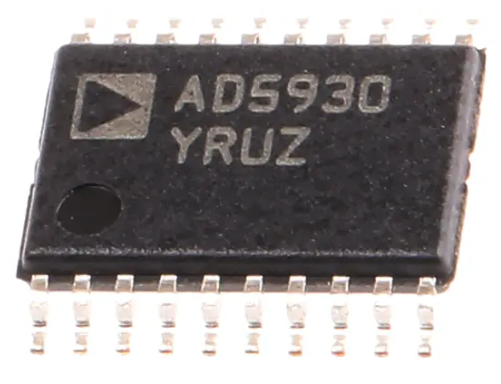

商品名稱：ADI 亞德諾 波形發生器 AD5930YRUZ 可編程頻率掃描 輸出突發功能
商品型號：AD5930YRUZ
品牌：亞德諾 ADI
封裝規格：TSSOP-20
商品類別：
二級分類：其他模數轉換器ADC
商品批號：
貨期：現貨
商品編號：
商品重量：0.001kg
庫存數量：395 個
單價：
產品描述：
AD5930YRUZ是一款支持可編程頻率掃描和輸出突發功能的波形發生器。這款器件采用支持增強型頻率控制的嵌入式數字處理技術，能夠生成合成的模擬或數字頻率步進波形。采用預先編程的頻率配置文件可以避免連續的寫周期，從而釋放了重要的DSP/微控制器資源。波形從已知相位開始，并可以連續地增加相位，因此能夠輕松的確定相移。
AD5930YRUZ支持三種工作模式。在連續輸出模式下，該器件在定義時長內輸出所需頻率，然后步入下一頻率。針對該器件輸出特定頻率的時長，可進行預先編程并讓器件自動遞增該頻率，或者通過CTRL引腳進行外部遞增。在突發模式下，該器件在一定時長內輸出其頻率，接著在另一預定義時長內返回到中間電平，然后步入下一頻率。在MSB模式下，該器件產生數字輸出。
對器件進行編程時，用戶需要輸入起始頻率、頻率步進、增量數量，以及器件在各頻率點停留的時間間隔。頻率配置文件可通過切換CTRL引腳來啟動。
該器件提供多種不同的掃描方式。頻率以三角掃描模式步進來連續上下掃描整個頻率范圍，或以鋸形掃描模式向上掃描，但再次發起掃描之前會返回到初始頻率。此外，無需執行任何掃描，也可產生單個頻率或突發。
AD5930YRUZ通過三線式串行接口寫入數據，能夠在高達40 MHz的時鐘速率下工作。器件采用2.3 V至5.5 V電源供電，并具有待機功能，能夠關斷器件中沒有使用的部分。
AD5930YRUZ采用20引腳TSSOP封裝。
產品特性：
可編程的頻率配置文件，無需外部器件
輸出頻率高達25 MHz
可預編程的頻率配置文件能將DSP/微控制器的正弦波/三角波/方波輸出寫入次數減到最少
頻率步進的自動或單引腳控制
突發和偵聽功能
波形從已知相位開始并以0°相位遞增或連續增加相位
關斷模式：20 μA
電源：2.3 V至5.5 V
汽車應用溫度范圍：
-40℃至+125℃
20引腳無鉛TSSOP封裝
產品參數：
| Analog Devices Inc. | |
| AD5930 | |
| SMD/SMT | |
| TSSOP-20 | |
| Direct Digital Syntheses | |
| Waveform Generator | |
| 10 bit | |
| 1 Channel | |
| 2.3 V to 5.5 V | |
| - 40 C | |
| + 125 C | |
| Tube | |
| 商標: | Analog Devices |
| 開發套件: | EVAL-AD5930EBZ |
| 高度: | 1.05 mm (Max) |
| 接口類型: | Serial |
| 長度: | 6.5 mm |
| 轉換器數量: | 1 Converter |
| 產品類型: | Data Acquisition ADCs/DACs - Specialized |
| SNR – 信噪比: | 60 dB |
| 75 | |
| 子類別: | Data Converter ICs |
| 電源電壓-最大: | 5.5 V |
| 電源電壓-最小: | 2.3 V |
| 寬度: | 4.4 mm |
| 單位重量: | 191 mg |
