C10000-A01

C10000-A01 是一款安裝在 TDI 傳感器上的板級相機。該相機特別適用于低光量掃描用途。幀讀出模式可用于輕松調焦。

詳細參數

類型編號	C10000-A01
成像設備	薄型背照式
有效像素數	2048 (H)×128 (V)
細胞大小	12 μm (H)×12 μm (V)
有效面積	24.58 mm (H)×1.536 mm (V)
讀出模式	TDI 讀出模式/幀讀出模式*1
TDI 傳輸方向	雙向轉移
TDI 輸出通道	4 TAP (512×128)
抗信號干擾	是（滿阱容量的 100 倍）
TDI 像素時鐘頻率	30 MHz
TDI 行速率	0.45 kHz 至 50 kHz
TDI 行速率控制	通過串行命令*2/外部觸發器進行內部設置
最大阱容	80 000 個電子（典型值）
讀出噪聲	50 個電子 (rms)（典型值）
動態范圍	1600:1
像素合并	2 x 2
模擬增益	1 倍至 5 倍（16 步長）
AD 轉換器	12 位/8 位*3
接口	Camera Link 基本配置
相機控制	Camera Link 中的串行控制
相機輸出時鐘	60 MHz
相機輸出通道	2 TAP (1024 x 128)
連接器	Mini-Camera Link (SDR) x 1
透鏡接口	F 型接口
電源要求	直流+12 V*4
用電功耗	大約 13.2 W
操作環境溫度	0 ℃ 到 +40 ℃
存儲環境溫度	-10 ℃ 到 +50 ℃
環境工作/存儲濕度	90% 或更低（無冷凝）
操作環境濕度	80% 或更低（無冷凝）

*1：幀讀出模式有助于輕松調焦，但不適合測量。請咨詢我們的銷售辦事處了解詳情。
*2：內部 TDI 行速率設置步長為 33 ns。
*3：可通過串行命令選擇。
*4：不含交流適配器和外部觸發器電纜。

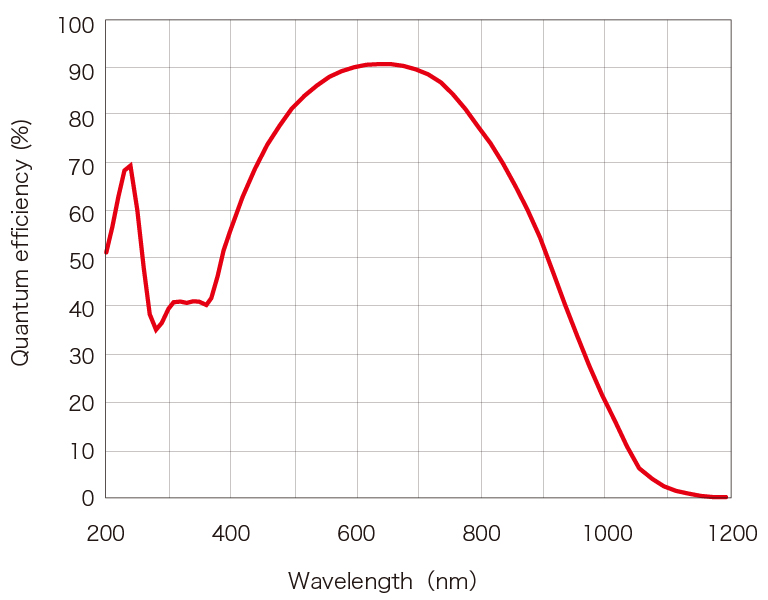

光譜靈敏度特性

濱松 TDI相機 C10000-A01(圖1)

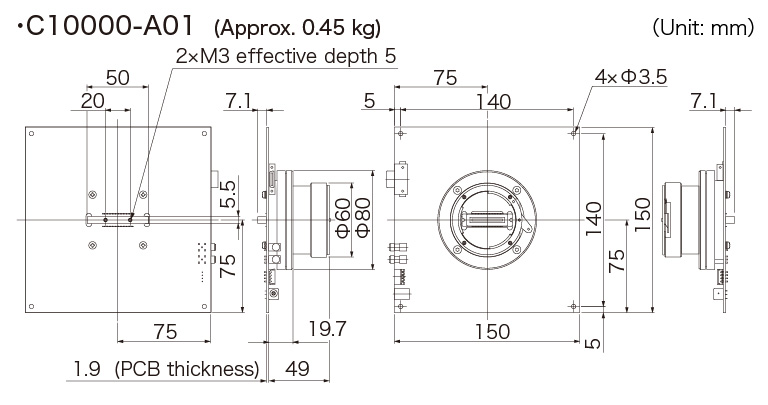

尺寸

濱松 TDI相機 C10000-A01(圖2)
