FPGA是Field Programmable Gate Array的簡寫，中文全稱為現場可編程門陣列。FPGA的設計包括軟件設計和硬件設計兩大塊。軟件設計包含嵌入式C程序和HDL程序設計，嵌入式C程序是最近才開始流行的。硬件設計，顧名思義就是與硬件相關的，包括電路設計、配套硬件設計、輸入輸出接口設計等。

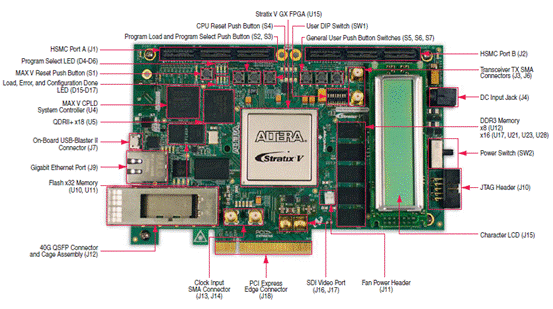

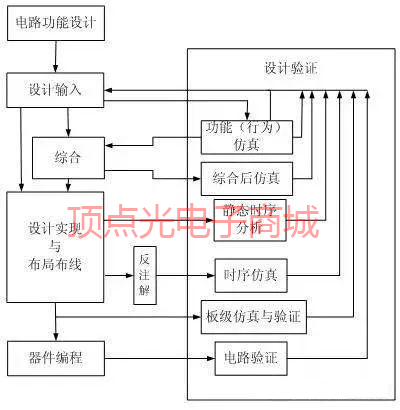

FPGA的開發離不開EDA開發軟件和編程工具，開發流程按照先后順序，依次為電路設計、輸入設計、功能仿真、綜合優化、綜合后仿真、實現、布線后仿真、板級仿真和芯片編程、調試等。
一、方案驗證

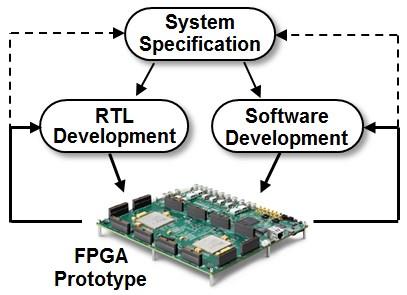

在開始所有步驟之前，一定要進行方案驗證。工程師會根據項目要求，對整個系統進行綜合考量，包括各項指標、復雜程度，FPGA芯片的工作速度、成本、供貨渠道等。方案驗證通過之后，就需要進行系統設計和FPGA芯片選擇等籌備工作。
二、電路設計
FPGA電路設計通常都是采用金字塔式的邏輯，自上而下進行的。首先需要把整個系統劃分成各個基本單元，然后再把各個單元進行細化、分層，直到可以直接使用EDA器件庫。
三、輸入設計

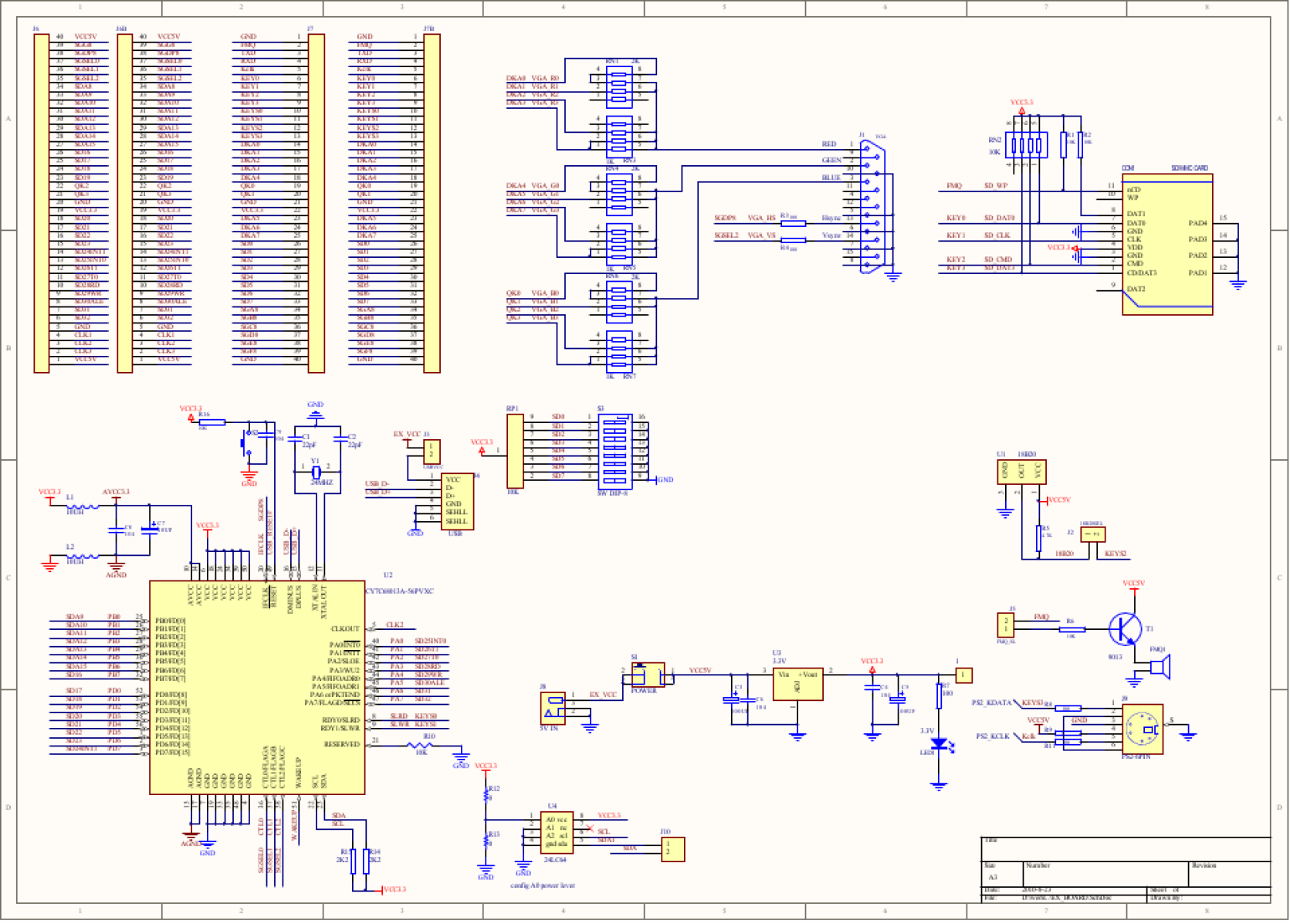

輸入設計就是將系統電路按照開發軟件的規范進行表達，使EDA工具能夠直接進行操作。輸入設計的主要方法主要包括原理圖輸入法和硬件描述語言（HDL）法。其中，原理圖輸入法是最直接的表達方式，在早期FPGA芯片的發展過程中，就被廣泛應用。原理圖輸入法從元器件庫中，將所需的器件全部調出，然后進行原理圖的繪制。

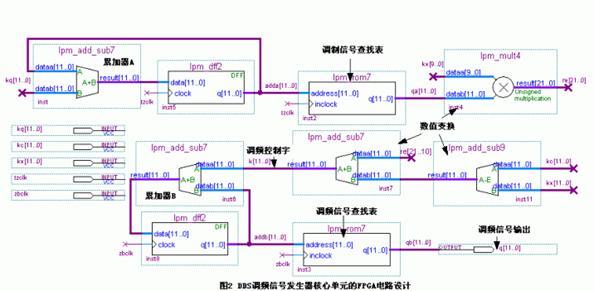

原理圖輸入法的優點是直觀易懂，并且仿真很便捷；缺點是維護起來比較麻煩，涉及到模塊的構造和重用時，篇幅會大量增加，特別是需要進行系統升級時，基本上所有的原理圖都要進行適當修改，整體效率偏低。
隨著各項指標要求的演變，硬件描述語言（HDL）法逐漸成為現今開發中應用最廣泛的方法。HDL法根據文本描述設計，又可以分為行為HDL和普通HDL。
行為HDL主要用在大型工程中，主流語言是VHDL和Verilog HDL，采用的是IEEE（美國電氣與電子工程師）標準，其共同特點是利于自上而下的設計，語言與芯片工藝無關，可移植性好，有很優秀的仿真和邏輯表述功能，輸入效率高，便于模塊劃分和移植。
普通HDL主要用于小型設計，包括CUR和ABEL，支持狀態機、邏輯方程和真值表等方式。
四、功能仿真
功能仿真又稱為前仿真，僅對初步的功能進行驗證，沒有延遲信息，只是對所設計的電路進行邏輯功能驗證。在仿真前，需要將核心的輸入信號進行序列組合，也就是利用HDL和波形編輯器建立測試向量和波形文件。仿真結果以信號波形和報告文件的形式呈現，方便觀察各個信號節點的變化情況。如果出現錯誤，就返回修改邏輯設計。
五、綜合優化
綜合優化，簡單來說就是將高級抽象描述轉化為具體詳細的描述，根據目標要求對所生成的邏輯連接進行優化，使設計層次更加平面化，以便實現FPGA布局布線。
從層次上來看，綜合優化主要是將輸入設計編譯成邏輯連接網表，以便和觸發器、RAM、與或非門等基本邏輯單元進行連接。真實具體的門級電路還要利用FPGA制造商的布局布線功能，再根據綜合后的邏輯連接網表來繪制，也就是標準門級結構網表。因此，綜合優化并非最終的門級電路。
另外需要注意的是，為了確保標準門級結構網表的轉換，在編寫HDL程序時，必須要針對特定綜合器的風格進行匹配。
六、綜合后仿真
綜合后仿真，是檢查綜合結果與原設計是否一致的步驟，通過把綜合生成的標準延時文件，反標注到綜合仿真模型中，來對門延時影響進行評估。該步驟并不能對線延時進行評估，因此和布線后的實際情況有差距。
現階段綜合工具已經比較成熟，對于一般的設計而言，通常這一步驟可以省略。但是，如果布局布線之后，出現電路結構與設計意圖不符的情況，還是需要通過綜合仿真來查找問題根源。
七、實現與布局布線
實現，就是將綜合生成的邏輯網表在FPGA芯片上進行配置，完成布局布線。展開來說，布局是將邏輯網表中的硬件與底層單元，在FPGA芯片內部的固有硬件結構上進行合理的配置，以便達到最優的面積和最優的速度。布線則是在布局拓撲結構的基礎之上，結合FPGA芯片內部的各種接口，準確連接各個元器件。由于布局布線需要用到FPGA芯片內部的所有硬件和接口，因此必須選擇FPGA芯片原廠提供的工具。
由于FPGA的結構十分復雜，尤其是在時序約束條件下，必須要用到時序驅動引擎來完成布局布線。完成布線之后，軟件工具可以自動生成報告，展示設計中各資源的使用情況。
八、后仿真
后仿真，也叫時序仿真，主要是將布局布線后的延時信息，反向標注到設計網表中，以便檢查是否有時序違規存在，比如保持時間、建立時間等是否滿足器件的固有時序規則或時序約束條件。
后仿真可以精確、完整的展示延遲信息，因此能很好的反饋芯片時間工作時的情況。
后仿真的意義重大。因為不同FPGA芯片的內部延時不同，布局布線方案也會給延時造成影響。因此，在完成布局布線之后，對整個系統以及各個模塊進行后仿真，可以驗證時序關系、評估系統性能，對檢查和消除設計風險具有重大意義。
九、板級仿真及驗證

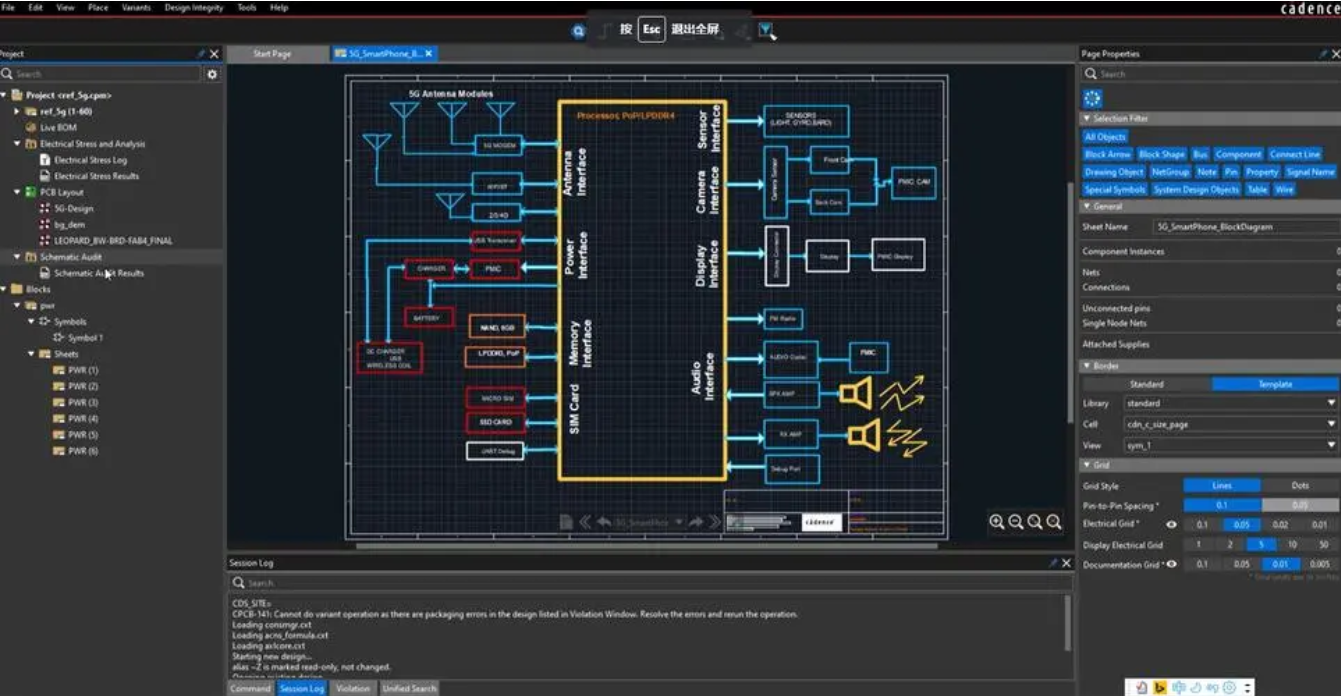

在高速電路設計中，還需要進行板級仿真。板級仿真主要是對高速系統的電磁干擾和信號完整等指標進行檢查，通常采用第三方工具進行。
十、編程與調試

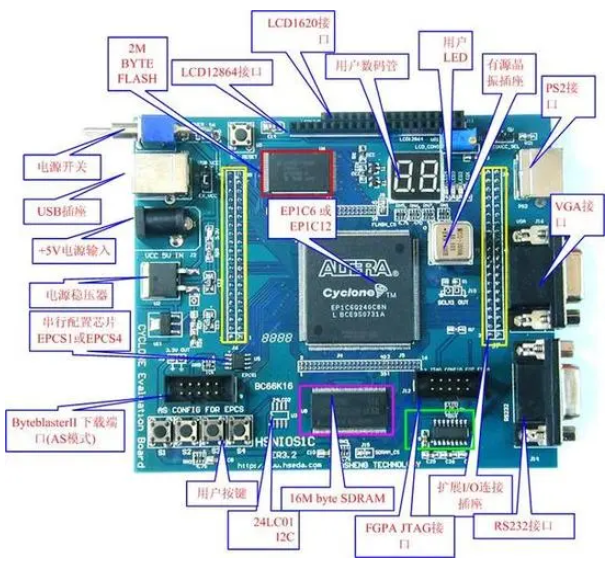

芯片的編程與調試是整個FPGA開發流程的最后一步。芯片編程需要先生成使用所需的數據文件，即位數據流文件，然后再將數據文件上傳到FPGA芯片內。
芯片編程需要在一定的條件下進行，比如編程時序、編程算法和編程電壓等。在FPGA的設計過程中，邏輯分析儀是一種重要的調試工具。邏輯分析儀價格比較貴，且需要引出大量的測試管腳。不過，主要的FPGA芯片廠家都會提供內嵌的邏輯分析儀，比如Xilinx賽靈思內嵌的ChipScope和Altera阿爾特拉內嵌的SignalTapII、SignalProb等。
通過廠家內嵌邏輯分析儀，可以幫助客戶降低成本，同時減小FPGA芯片邏輯資源的占用，實用性非常強。
