光電管（Phototubes）是基于光電效應制成的一類真空光電探測器，它區別于光電倍增管，沒有電子倍增的過程，所以光電陰極釋放的光電子直接通過陽極輸出。由于沒有倍增極，光電管在使用時，不需要提供高壓，在低壓下就可以工作，同時，相比于半導體器件，光敏面積也比較大，所以被廣泛地應用在醫療檢測和化學分析的場景下。
下面將詳細介紹光電管的分類和特點，并對光電管的參數進行解析。
一，光電管的分類

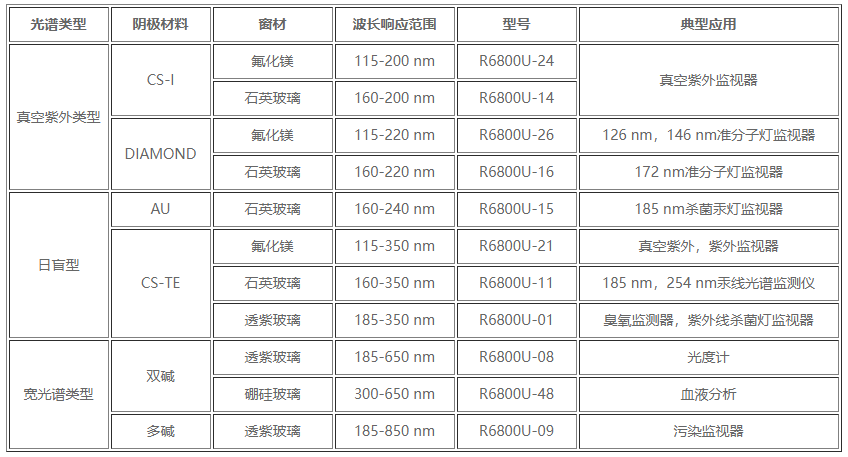

目前濱松光電管根據響應的范圍，主要?jiǎng)澐譃橐韵聨追N：
二，光電管的特點
1，光敏面積大
相比于半導體探測器，光電管具有較大的光敏面積，所以在光斑面積比較大的場合中，光電管的探測效率比較高。
2，高靈敏度
通過不同的陰極材料，光電管具有對不同波長的響應，目前濱松的光電管響應波段能覆蓋115-1100 nm的波段范圍，同時具有較高的靈敏度。
3，寬動態范圍
光電管具有較寬的動態范圍，輸出電流能從幾個皮安到幾個微安，具有優良的線性信號輸出，在一些光強動態范圍高的場合中，光電管能表現出良好的線性。
4，溫度穩定性
光電管的輸出隨環境溫度的變化幾乎沒有波動，所以在一些溫度變化比較大的場合中，光電管具有很好的溫度穩定性。
三，光電管參數解析
1，光照靈敏度
光照靈敏度是指光電管陰極光電流(A)與入射光通量的比值：光照靈敏度（A/lm）=（ 光電流（A））/ ( 光通量) 當用色溫為2856K、光通量為10-5-10-2的鎢絲燈均勻的照射光電管陰極面時，R6800U-09的輸出電流最小值為90微安，典型值為110微安。
2，暗電流與極間電容
暗電流是指在沒有光入射時，光電管也能產生一定的電流信號，此時的電流定義為暗電流。R6800U-16在工作時，如果沒有任何光進入，此時的暗電流最大為1皮安。
極間電容是指陽極和陰極之間的靜電電容大小。R6800U-11的極間電容為3皮法。
3，陽極供電電壓
供電電壓是指陽極和陰極之間的電壓。因?yàn)殛帢O通常接地，所以陽極供電電壓等于陽極和接地之間的電位差。比如：R6800U-26的最大陽極供電電壓是100 V。
4，光譜響應范圍

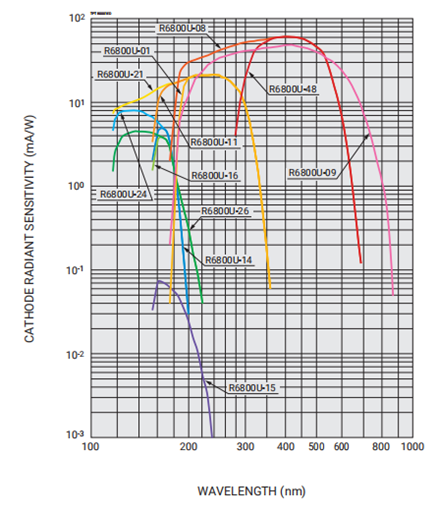

光電管的光譜響應范圍取決于光電管的窗材和陰極材料，不同的光窗決定了波長的檢測下限，陰極材料決定檢測波長上限。常見的光電管波長響應范圍，如下圖：
比如：R6800U-24的響應波長范圍是115-200 nm，R6800U-14的響應波長是160-200 nm，其中這兩個型號的陰極面是同一種材料，主要的差異在于窗材，-24是采用氟化鎂作為窗材，而-14則是使用石英玻璃作為窗材。
5，峰值波長
不同的陰極材料有不同的波長響應，同一種陰極材料在不同的波長下輸出靈敏度也存在一定的差異，我們把輸出靈敏度最高的波長定義為峰值波長。比如：R6800U-24的峰值波長是130 nm，R6800U-14的峰值波長是165 nm。所以在選型時盡量選擇和峰值波長接近的探測器，這樣的探測效率會比較高。
6，輻射靈敏度
輻射靈敏度是指光電管陰極光電流(A)與入射光強度的比值(W)： 輻射靈敏度（A/W）=(光電流（A）)/(光功率（W）) R6800U-24在波長為122 nm的光照射下，當光功率為1 W時，輸出的最小電流是2毫安，典型值為8毫安。
7，推薦工作電壓
每個光電管都有推薦的工作電壓值，隨著工作電壓的增加，光電管的使用壽命往往會縮短。提供的工作電源電壓最大不能超過最大額定電壓，可以延長使用壽命。同時如果電源電壓過低，光電管可能會出現線性偏離的情況，也可能會出現滯后等不良現象。所以，在使用時，盡量在推薦的工作電壓下工作。R6800U-01推薦的工作電壓為15 V。
8，最大額定參數
光電管在出廠之前，規定了相關的工作參數，所以在操作時一定在規定的參數內使用光電管。如果在超過規定的參數下使用光電管，可能會引起光電管的異常。比如：光電管有最大供電的要求，R6800U-24的最大供電電壓不能超過100 V，所以在供電時，不能施加超過最大供電電壓的值，否則會引起光電管的損壞。
9，平均陰極電流密度
平均陰極電流密度指光電陰極在單位面積上輸出的平均陰極電流大小。當整個陰極面被均勻照射時，R6800U-24陰極面單位面積上（cm2）輸出的電流大小為0.5微安。
10，平均陰極電流
平均陰極電流是指陰極可以允許的平均電流。通常情況下，它是指30秒的陰極電流平均值。比如：當整個陰極面被均勻照射時，R6800U-24陰極面輸出的平均電流大小為0.1微安。
11，陰極峰值電流
陰極峰值電流表示，當光電管陰極脈沖輸出時允許的峰值電流。比如：R6800U-24的陰極峰值電流是1微安。
綜上所述，光電管是一種沒有倍增功能的真空光電探測器，這也是它與光電倍增管的最大區別。大家在選型的時候，注意根據項目的實際需求來選擇，上面的光電管參數解析也可以更好的幫助大家選型。
