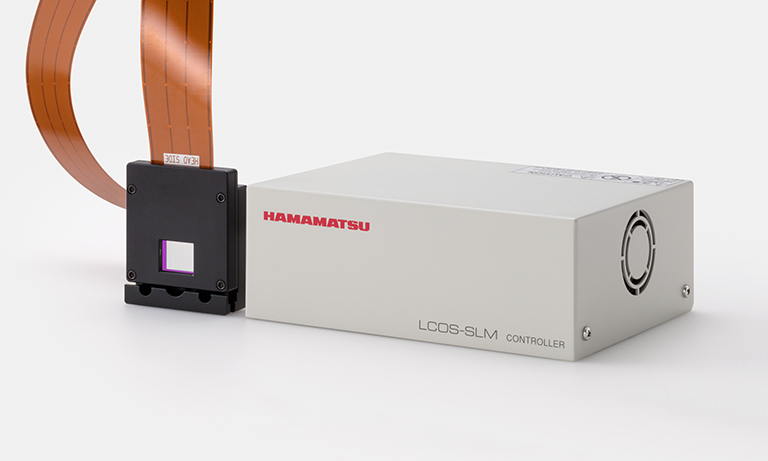

空間光調制器是采用LCOS（Liquid Crystal On Silicon, 硅基液晶）芯片來調節光波前的振幅或相位的光學器件。LCOS芯片是由液晶像元組成的像素陣列，每個像素都能單獨地調制光。對于同一束光來說，像元的尺寸越小，調制的就越精細；像素的個數就是芯片的分辨率，分辨率越高，可調制的自由度就越高。對于濱松LCOS本身的性質來說，它只改變光的相位，而不影響光的強度和偏振狀態。（如果要調制振幅/光強，需要通過光路來實現，具體光路參見：SLM振幅調制光路）。通過改變電壓來改變液晶的排列方式，相位調制隨著液晶的排列方式而變化。通過CMOS背板和PC輸出的DVI信號，液晶的排列是單像素可控的。
目前市面上的LCOS產品中，濱松LCOS在高端市場中以更優秀的性能贏得了眾多用戶的好評——高線性度、高光利用率、高衍射效率，等等。
一，參數解析
1.光利用率（反射率）
為了提高光的利用率，在調制的過程中將光能的損失降到最低，濱松的LCOS產品均為反射式。這里光利用率就定義為光經過LCOS液晶面反射的反射率。定義為：平均反射光強占入射光強的百分比。
濱松可以提供400nm-1550nm范圍內的OEM定制產品，我們可以為您專門優化您應用中需要用到的波長。具體需求請聯系我們。另外，有些品牌將反射率稱為"零級衍射效率"，這其實是一回事，不要把"零級衍射效率/光利用率/反射率"與"一級衍射效率"混淆。
2.一級衍射效率
一級衍射效率才是LCOS真正的"衍射效率"，是通過加載閃耀光柵時（將LCOS作為光柵使用）一級衍射光的能量占零級衍射光（入射灰階從0到255變化時的平均值）能量的百分比來定義的。絕大多數應用中，實際使用的都是一級光，這種情況下一級衍射效率越高，調制效率就越高。（但是同樣的產品，像元越小，一級衍射效率也會相應變小。所以分辨率和一級衍射效率是兩個此消彼長的量。）

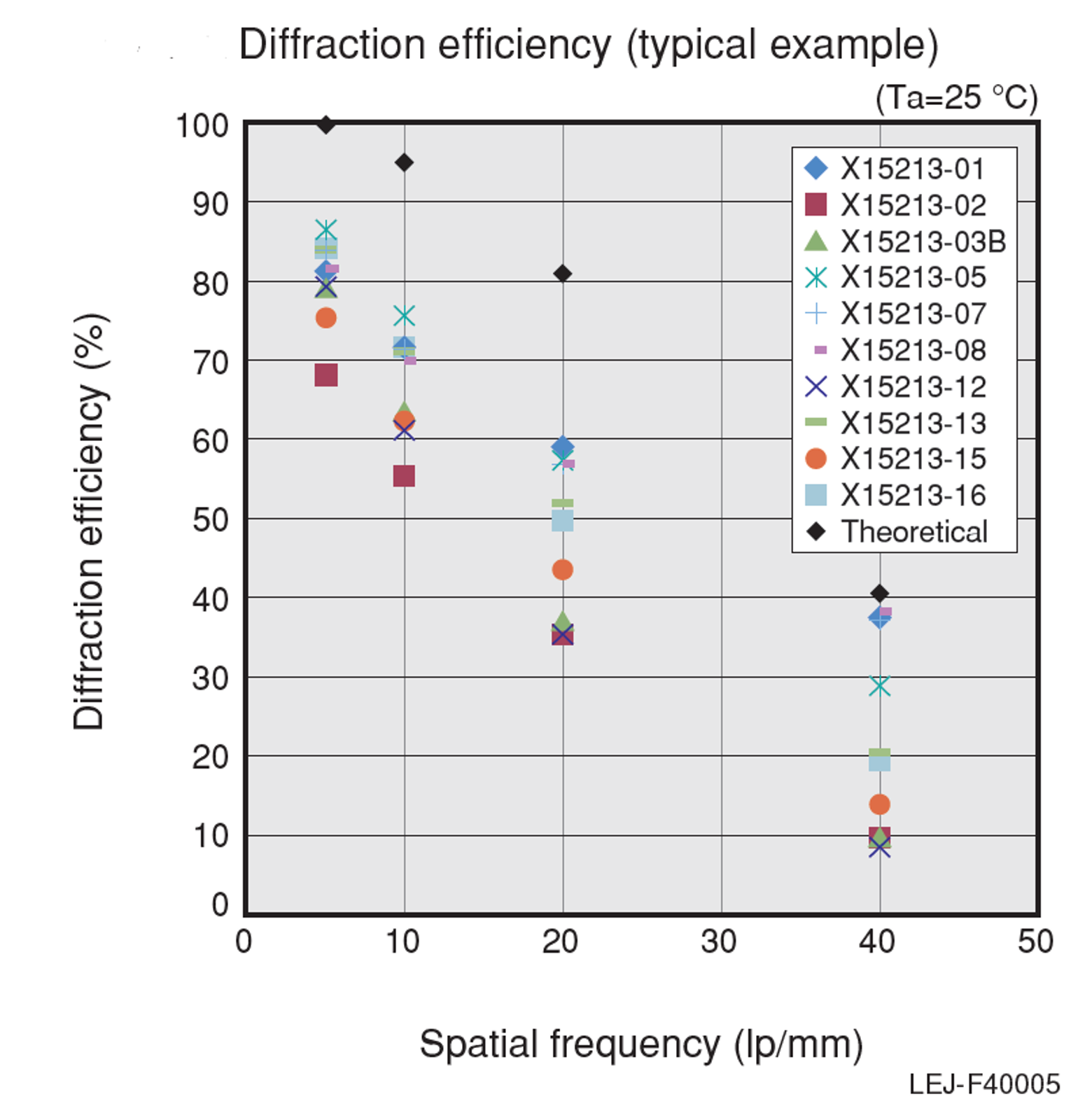

X15213系列具體數值如下：
具體計算方法見：空間光調制器LCOS-SLM的衍射效率解析。
注意！實驗室靜電有可能造成衍射效率下降，請注意防護。
3. 線性度

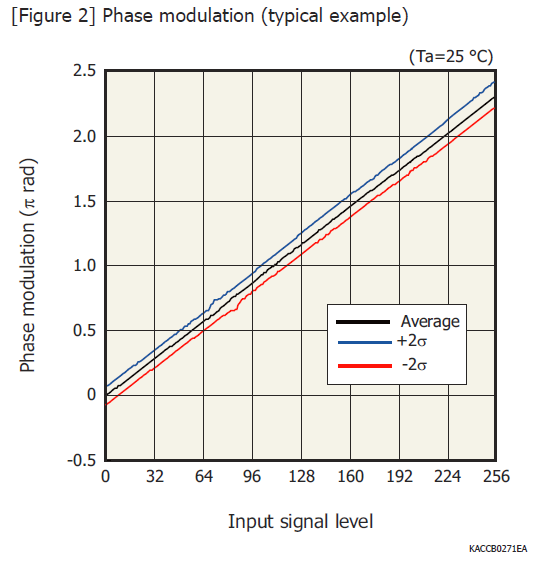

相位調制的線性度在光調制的精度方面是一個至關重要的參數，而濱松致力于追求等高精度的調制，在線性度方面做到了行業頂級。且得益于優秀的硬件線性度和出廠自帶所有參數內波長的LUT曲線，為用戶省去了標定的麻煩，進一步提高了調制精度。 濱松線性度：

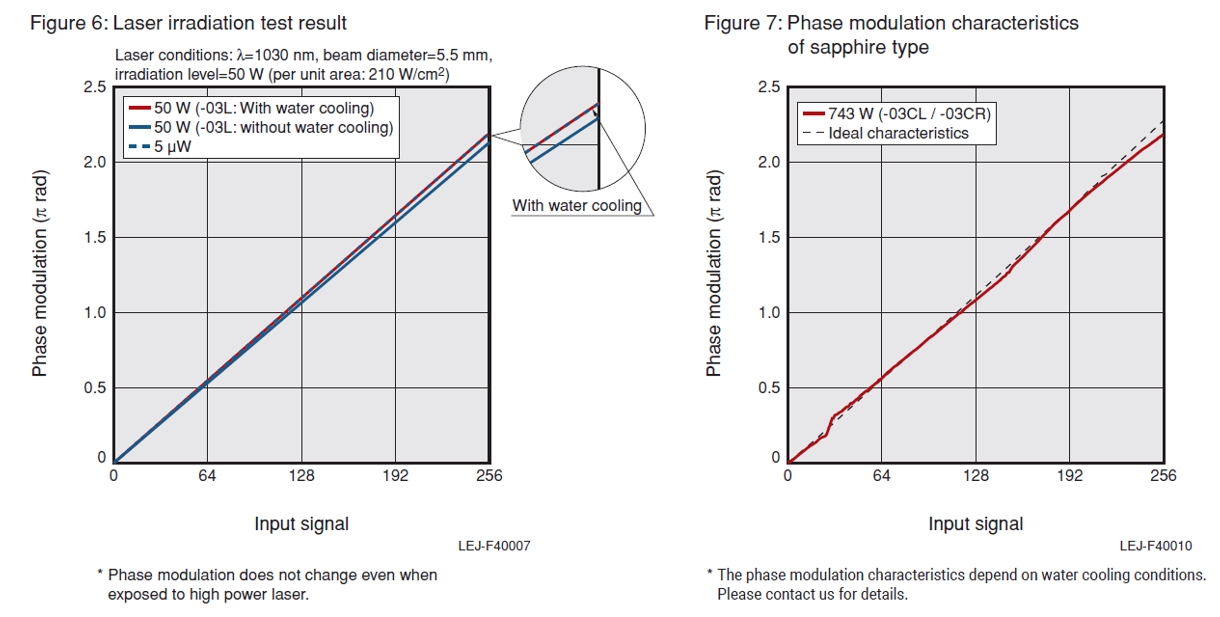

強光下依然保持良好的線性度，見下圖：
二，選型指導
1. 確認分辨率和像元大小

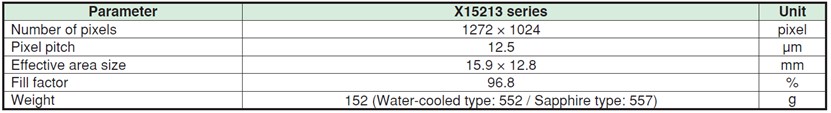

LCOS是由像素陣列組成的，濱松可以提供的分辨率為1272×1024。新系列X15213表示在產品型號的前半部分，后半部分表示對應的型號，各型號的波長范圍不同，如X15213-08。見下表：
表中"有效面積（Effecttive area size）"是指LCOS頭上可以對光進行調制的液晶面的面積。"填充因子（Fill factor）"是指單個像素有效面積占總面積的百分比，這個值在影響光利用率方面比較關鍵（光利用率在本文后面會進行介紹）。
某些廠家將該值Fill factor的概念與像素間間距（Inter pixel gap）合起來表示該值，因此他們通常將Fill factor標成100%，但同時他們的Inter pixel gap高達1.3μm，而這個Inter pixel gap他們是不會給出的，因此參數就會顯得很好看。而濱松本著實事求是的原則將實際Fill factor寫出，并且濱松的Inter pixel gap只有0.2μm。所以用戶在使用的時候，需要考慮的是綜合了Fill factor和Inter pixel gap的真正的填充率，只有高Fill factor，沒有小的Inter pixel gap, 實際上的填充效果其實并不好。
后面的重量是指LCOS頭的重量，產品采用輕量化設計，在保證性能不變的情況下，重量為152g，水冷型號的由于增加了制冷部分，重量為552g。
2. 選擇相應的波段

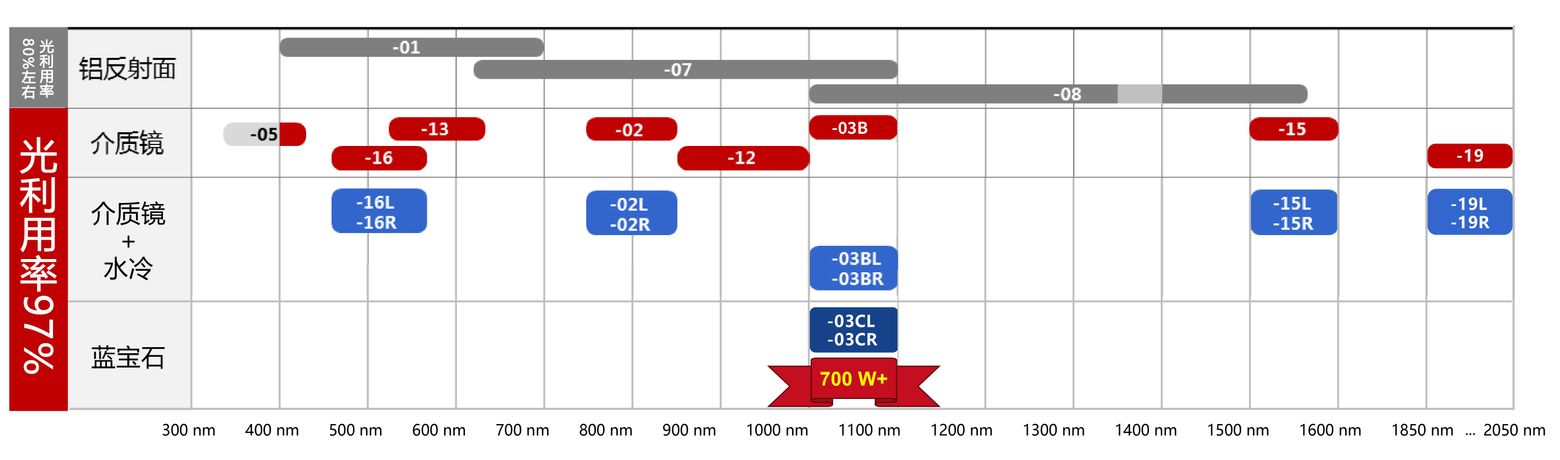

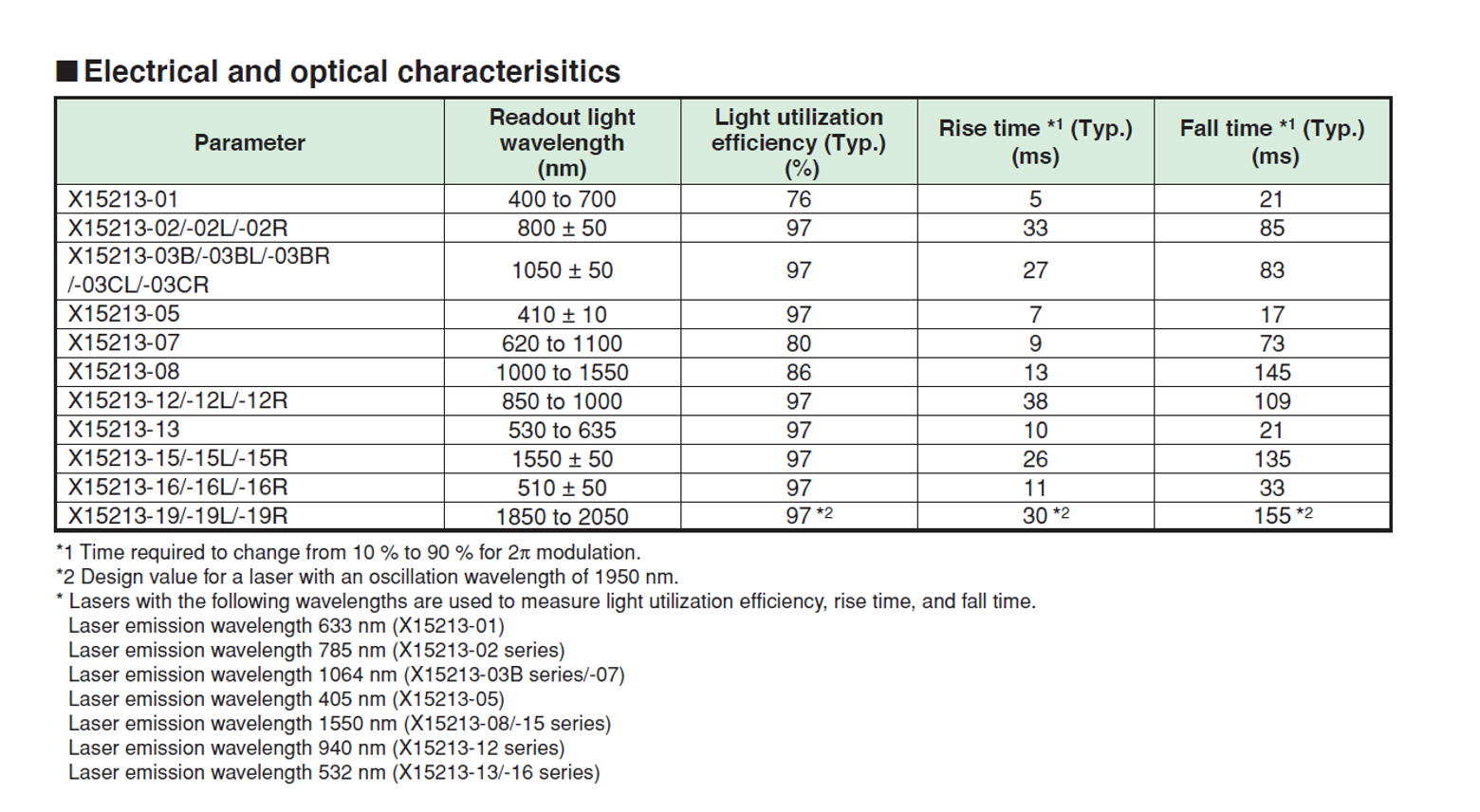

每個系列的LCOS產品都包含若干個不同的型號，以尾綴的形式表示。如X15213-08中的-08就是指該型號的產品可調制波長范圍為1000nm-1550nm，見下表：

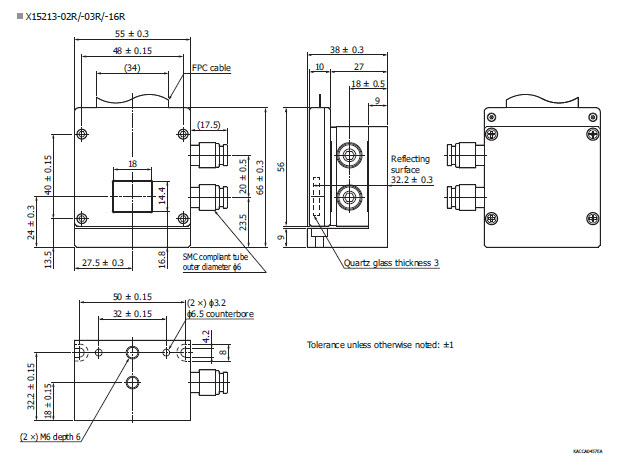

其中對于-05型號來說，波長小于400nm的紫外光會對LCOS造成損傷，更多細節請向我們咨詢。對于-08型號，波長1350nm-1400nm這一段由于玻璃基片的吸收會導致反射率（光利用率）下降約5%。尾綴帶有字母L或者R的代表水冷型號的水冷管接口在左（L）或者在右（R），以R為例詳見下圖圖紙：
3. 注意光閾值
LCOS是不能照射超過閾值的光的，如果超過閾值光強，則會發生損傷，輕則線性度下降，重則液晶層融化。濱松LCOS的光閾值在同類產品中屬于較高的水平，具體值由于型號、波長、用戶使用的光源類型不同會有很大差異，請參考空間光調制器光強閾值資料及計算方法。對于不同系列的相同尾綴的型號，具有相同的光閾值，如X15213-03CL的光閾值和X15213-03相同。

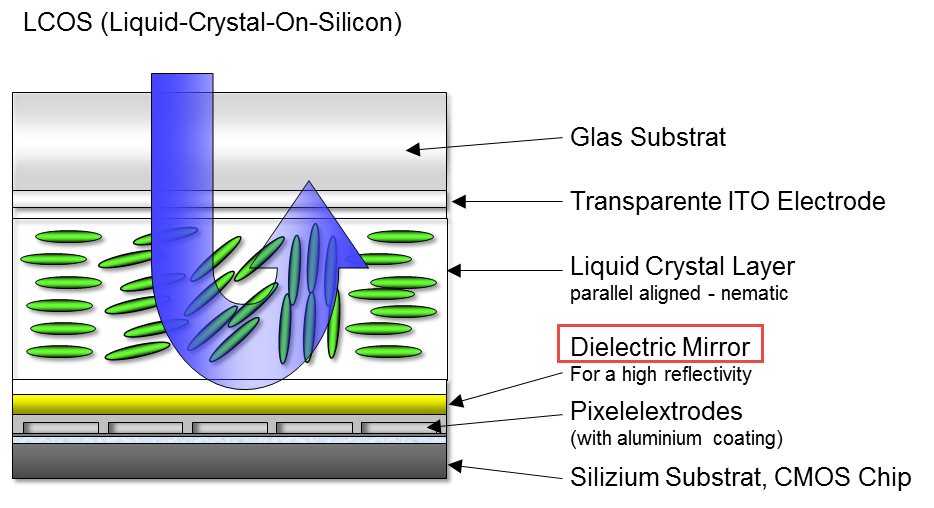

另外，從波長選型中可以看到，不同尾綴的各種型號中，-01，-07，-08這三種型號的波長范圍較長；而其他幾種型號的波長范圍較短，這是因?yàn)樗鼈冊谝壕У牡讓蛹恿私橘|(zhì)鏡（Dielectric mirror），大大提高了光閾值和光利用率，但也將波長范圍限制在一個比較小的范圍內。
