液晶-硅基空間光調制器（LCOS-SLM）一直以來以高精度和易操控性，被用于各種光斑整型、光場調控的應用中。比如通過在0-2π范圍內改變光的相位，產生三維多焦點、貝塞爾光、艾里光、HG模光、LG模光等等，而廣泛應用于光通信、生物醫學、材料學、全息等眾多領域。
現代激光加工，以超快激光加工為主，即使用高強度的超快激光進行材料加工。具有峰值功率高、熱熔區域小、加工速度快和重復精度高的特點。

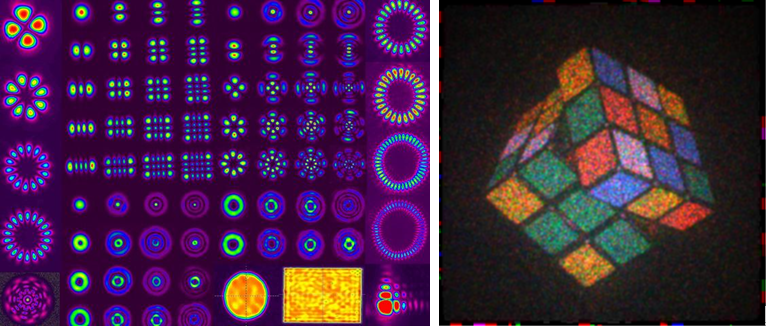

空間光調制器可進行多種光斑的整形
液晶-硅基空間光調制器（LCOS-SLM）以其高精度的三維多點整形（通常使用CGH算法調制相位）功能；產生"長焦深"的貝塞爾光用于激光切割（下圖）功能；以及可實時矯正像差、實時通過軟件改變加工激光的聚焦深度和形狀的特性，可作為超快激光加工的理想光束整形器件。

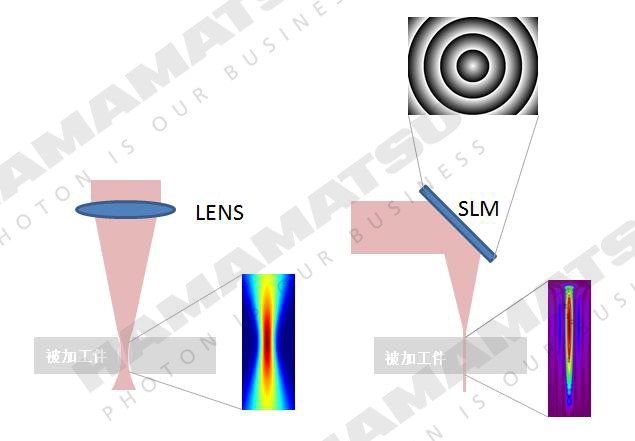

貝塞爾光在激光切割中的應用：用貝塞爾光能夠在切割材料上形成一個更長的"焦深"，相當于對材料有一個較深的切割深度，同時在切割深度上能量分布大體均勻，這樣就容易得到較好的切割效果。
貝塞爾光用于深孔的加工及算法的優化：研究者們還開發了在貝塞爾光基礎上的優化算法，消除周邊圓環，提高深槽質量。上海光機所儲蔚老師（程亞團隊）曾在會議報告中講到的Tailoring femtosecond 1.5-μm Bessel beams for manufacturing high-aspect-ratio through-silicon via2，其中實驗則使用了錐棱鏡加相位板。此項也可使用濱松SLM來實現。
濱松LCOS-SLM高光強閾值性能及研究案例
由于材料和設計的限制，器件的抗強光特性還不完善（光強閾值低），截止到2017年，空間光調制器最高也只能承受幾十瓦/cm2的激光功率密度。所以一直以來，其并未被大范圍應用，僅用在了一些特定的激光加工材料上（往往是所需激光能量較低的被加工件），如塑料焊接，晶圓或玻璃切割（濱松專利的SDE激光隱形切割引擎，就是以空間光調制器為內核的）。
隨著產品技術的不斷進步，以及更廣泛的行業測試數據的支持，如今濱松的LCOS-SLM被證實可完全承受255W/cm2的平均功率、幾百兆瓦/cm2的皮秒激光器峰值功率、以及幾十G瓦/cm2的飛秒激光器峰值功率。以下為三個實際案例（以下研究，均使用濱松LCOS-SLM完成）：
1.用LCOS-SLM產生自適應的多光束激光進行薄鋼板切割
芬蘭VTT技術研究中心研究者利用200W紅外CW激光器成功應用LCOS-SLM作為自適應CGH（Computer Generated Hologram，計算全息），切割0.5毫米厚的普通結構鋼板。
2.使用數字工具進行超短脈沖激光燒蝕的新概念

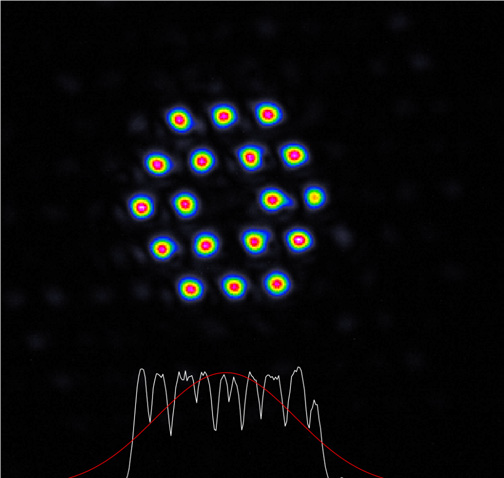

使用高精度的LCOS-SLM可以使生成的點陣能量分布更準確（更均勻；或者按照研究者需要的加權實現不同能量的分布，更準確）。

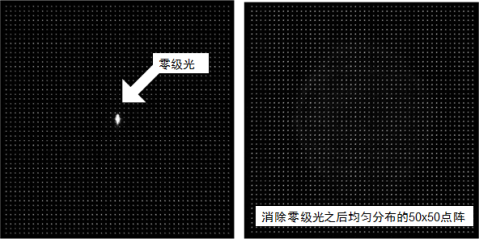

高質量的多點并行加工并消除零級光 （中心亮斑，詳解見下圖）

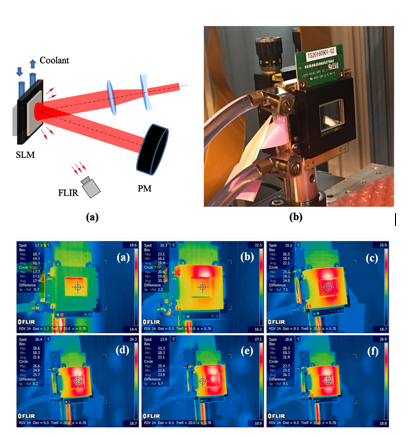

3.用于高平均功率皮秒激光（材料加工應用）曝光的LCOS-SLM的熱和光學性能研究
該研究者專門研究了SLM的熱承受能力，最高使用了220W的1064nm皮秒激光器進行了測試。研究者還提到： "我們使用濱松X10468系列反射式LCOS-SLM十多年了，經過多年的連續運行，我們用了峰值功率密度大于10 GW /cm2，平均功率大約12 W的能量，在無冷卻情況下照射SLM，沒有檢測到儀器有任何性質改變。這的確令人印象深刻。"

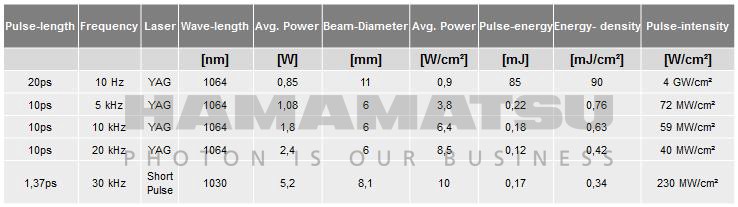

更多皮秒激光器測試數據：

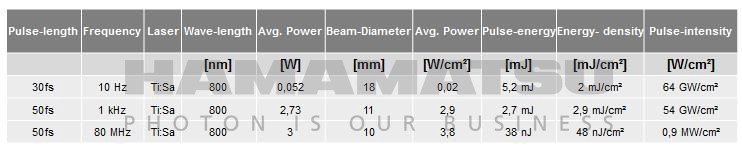

更多飛秒激光器測試數據：

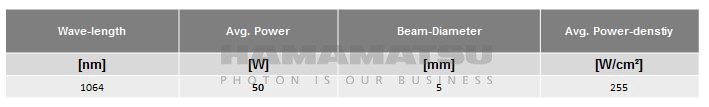

更多水冷型平均功率測試數據：
LCOS-SLM如何降低高功率激光的強光損傷
一般來講，空間光調制器受強光損傷的原理有三類：
1、激光能量被SLM吸收，溫度持續上升，產生相位偏移。
此類損傷閾值是由激光的平均功率所決定的，制冷是提高閾值的最佳辦法。通過添加Heatsink水冷的制冷方法，濱松LCOS-SLM已將平均功率閾值從幾十瓦提高到上百瓦。
通過合作伙伴們對LCOS-SLM在不同使用環境，不同功率閾值的測試。最后的數據表明，水冷技術加持下，濱松LCOS-SLM最高可承受255W/cm2的高功率。目前還在不斷地進行更高功率的測試。
2. 對于脈沖激光來說，由于單個脈沖的瞬間能量極高，SLM對激光的非線性吸收，會導致其溫度的急速上升和液晶層的損壞。

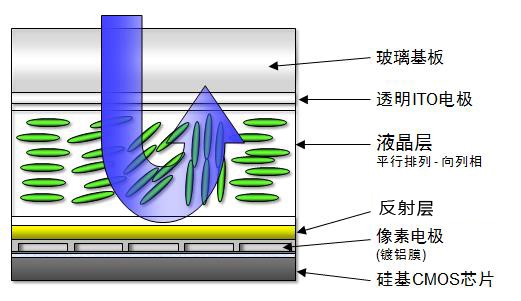

此類損傷閾值，是由峰值功率決定的，可以通過加介質鏡來提高。以具有專利技術的介質鏡為LCOS-SLM的反射層，代替了傳統的鋁材料。提高反射率的同時，材料對光能的非線性吸收也有所減少，從而保證了器件可承受高功率閾值。
濱松介質鏡涵蓋的波段有390nm-410nm，460nm-560nm，600nm-700nm，750nm-850nm，1000nm-1100nm，532nm&1064nm，1500nm-1600nm。由于LCOS-SLM芯片完全自主研發，介質鏡也可實現定制化。如今，濱松LCOS-SLM已被用于各類玻璃、藍寶石、金屬材料的激光加工應用中，提高了加工速度和精度，使復雜結構的加工成為可能。
3. 激光中的紫外線可能會對SLM造成物理損傷。
此類損傷，是由材料的耐紫程度來決定的。尋找耐紫外的新材料，也是濱松LCOS-SLM技術研究人員的課題之一。目前也已開發出毫瓦級的355nm紫外材料，眼下正致力于實現"大于3W"的目標。
面對超快激光加工應用市場的需求，濱松的工程師們未來還將研發千瓦級的LCOS-SLM芯片，不斷將性能向極限推進。
