頂點光電子商城2025年4月21日消息：從晶圓到MEMS（微機電系統）傳感器的制造是一個精密且復雜的過程，涉及多個關鍵工藝步驟。以下是MEMS傳感器從晶圓到芯片的制造流程：

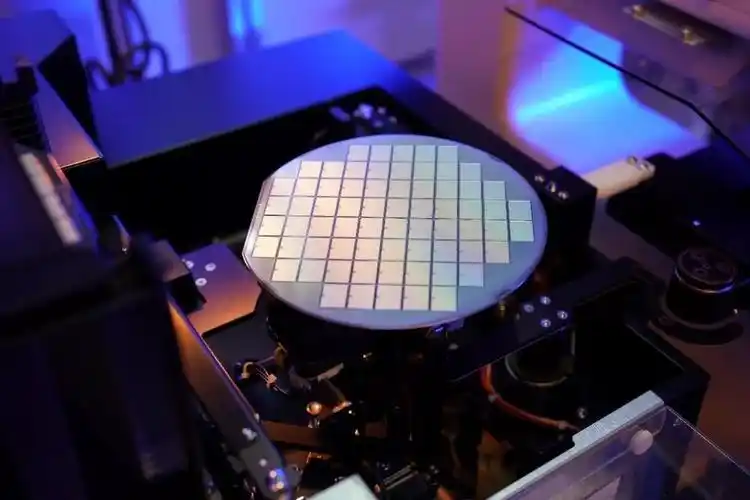

1. 晶圓準備
晶圓選擇：MEMS傳感器通常使用硅晶圓作為基底材料，硅具有良好的機械性能和與微電子工藝的兼容性。晶圓清洗：通過化學清洗和去離子水沖洗，去除晶圓表面的有機物、金屬離子和顆粒污染物，確保表面潔凈度。
2. 薄膜沉積
絕緣層或結構層沉積：通過化學氣相沉積（CVD）或物理氣相沉積（PVD）技術，在晶圓表面沉積一層或多層薄膜，如二氧化硅（SiO?）、氮化硅（Si?N?）或多晶硅（Poly-Si）。這些薄膜用于形成傳感器的結構層或絕緣層。金屬層沉積：在需要導電的區域沉積金屬層（如鋁、銅或金），用于形成電極或互連線。
3. 光刻與圖形化
光刻膠涂覆：在晶圓表面涂覆一層光刻膠，通過旋涂工藝使其均勻分布。曝光：使用光刻機將掩模版上的圖案轉移到光刻膠上，通過紫外線曝光使光刻膠發生化學變化。顯影：將曝光后的晶圓浸入顯影液中，去除未曝光部分的光刻膠，形成所需的圖案。
4. 刻蝕
干法刻蝕：利用等離子體對未被光刻膠保護的區域進行刻蝕，形成傳感器的三維結構，如懸臂梁、溝槽或空腔。濕法刻蝕：在某些情況下，使用化學溶液進行刻蝕，適用于特定材料的去除。
5. 摻雜與離子注入
摻雜：通過離子注入或擴散工藝，在硅基底中引入雜質原子（如硼或磷），改變其電學性能，形成壓阻元件或導電通道。退火：高溫退火激活摻雜原子，修復晶格損傷。
6. 釋放工藝
犧牲層去除：MEMS傳感器中的可動結構（如懸臂梁）通常通過犧牲層技術形成。在結構層沉積后，在需要釋放的區域沉積犧牲層材料（如光刻膠或氧化硅）。濕法或干法釋放：通過化學刻蝕或等離子體刻蝕去除犧牲層，釋放可動結構，形成自由運動的機械部件。
7. 封裝
晶圓級封裝：在晶圓表面沉積保護層（如聚合物或玻璃），防止器件在后續處理中受損。劃片：將晶圓切割成單個芯片。芯片級封裝：將單個芯片封裝在保護性外殼中，連接引腳或焊盤，便于與外部電路連接。
8. 測試與校準
功能測試：對封裝后的芯片進行電學和機械性能測試，確保其滿足設計規格。校準：對傳感器進行靈敏度、線性度和溫度漂移等參數的校準，提高測量精度。
關鍵技術點，表面微加工與體微加工：MEMS傳感器通常采用表面微加工技術（在硅基底表面沉積和刻蝕薄膜）或體微加工技術（從硅基底中刻蝕出三維結構）。深反應離子刻蝕（DRIE）：用于形成高深寬比的垂直結構，如MEMS加速度計中的懸臂梁。晶圓級封裝：通過在晶圓表面直接沉積保護層，提高傳感器的可靠性和穩定性。
應用領域方面，MEMS傳感器廣泛應用于消費電子、汽車、醫療、工業和航空航天等領域，如加速度計、陀螺儀、壓力傳感器、麥克風和微鏡等。
通過上述工藝步驟，MEMS傳感器實現了從晶圓到芯片的精密制造，結合了微電子和微機械技術，為現代科技提供了高性能、小型化的傳感解決方案。
