頂點光電子商城2025年10月11日消息：近日，Bourns 全球知名電源、保護和傳感解決方案電子組件領導制造供貨商，全新推出SRF1206A-501Y 和SRF1206A-172Y兩款大電流共模扼流圈系列，為設計人員提供更多阻抗與電流選擇，并作為 Bourns?符合AEC-Q200標準、車規級 SRF1206A 系列的擴充產品。
這兩款新型共模扼流圈采用單體鐵氧體磁芯設計，并具備閉合磁路，能提供優異的磁屏蔽效能。同時搭配扇形繞組結構，可提升繞組間的介電強度。其阻抗范圍涵蓋 500 至 1700 歐姆 (Ω)，額定電流最高可達 10 A，工作溫度范圍則為 -40 至 +125 °C。
兩款產品均能在寬頻范圍內（覆蓋車載電源高頻干擾頻段）提供高阻抗，有效抑制共模噪聲。SRF1206A-172Y的阻抗（1700Ω）顯著高于SRF1206A-501Y（500Ω），適用于對EMI抑制要求更嚴苛的場景。SRF1206A-501Y支持10A額定電流，適合高功率車載電源（如DC-DC轉換器、電機驅動）。SRF1206A-172Y額定電流為4.8A，更適用于低功率信號線或?qū)ψ杩挂髢?yōu)先的場景。SRF1206A-501Y的直流電阻僅4.5mΩ，SRF1206A-172Y為21mΩ。低電阻意味著更少的功率損耗，提升系統效率。
符合AEC-Q200標準，通過嚴苛的環境測試（溫度循環、振動、濕度），確保在汽車電子中的長期穩定性。工作溫度范圍覆蓋-40°C至+125°C，適應發動機艙、車載電池等極端環境。
結構與工藝優化方面，采用單體鐵氧體磁芯與閉合磁路設計，提供優異磁屏蔽效能，減少外部磁場干擾。扇形繞組結構提升繞組間介電強度，增強耐壓能力（支持500VAC@3mA的Hi-Pot測試）。

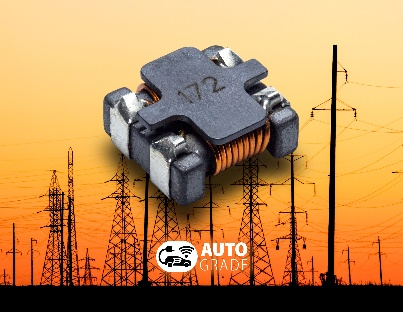

Bourns? SRF1206A-501Y和SRF1206A-172Y大電流共模扼流圈
應用場景推薦，SRF1206A-501Y（高電流型）適用于車載電源：DC-DC轉換器、開關模式電源（SMPS）。電機驅動：電動汽車的電機控制單元（MCU）電源線。高功率系統：電池管理系統（BMS）的主電源路徑。SRF1206A-172Y（高阻抗型）適用于信號線濾波：車載CAN總線、傳感器信號線。低功率設備：車載音響、導航系統的電源輸入。EMI敏感場景：需要嚴格抑制高頻噪聲的工業控制系統。
選型建議，優先選擇SRF1206A-501Y：若系統電流需求≥5A，或需降低功率損耗（如電池驅動設備）。優先選擇SRF1206A-172Y：若空間受限且需更高阻抗（如緊湊型車載ECU），或電流需求≤5A。兼容性考慮：兩款產品尺寸相同，可互換使用，但需重新評估阻抗與電流參數對系統的影響。
