如果在正常工作的時候，光電倍增管（PMT）模塊突然沒信號了，是不是會第一反應：PMT模塊是不是壞掉了？下面會教大家?guī)追N快速排查的方法。
如果光電倍增管（PMT）模塊突然沒信號了，示波器上顯示一條直線。首先，要對光電倍增管（PMT）模塊進行安全斷電，然后還要保證其處于完全避光的環境中。這兩個操作，可以有效避免設備在異常狀態下受損，同時也是后續所有診斷步驟的前提。
電源是光電倍增管（PMT）模塊能正常工作的重要組成部分。切勿迷信電源自身的顯示！請務必使用萬用表，實測輸出電壓是否準確達到設定值。電壓過高會永久損傷PMT模塊，過低則無法正常工作。仔細確認所有引線是否接對、接牢。不同的導線需對應不同的電源端口，并排查是否存在虛接。
如果以上確認無誤，接通電源后，請立即通過電源示數確認輸出電流未超過PMT模塊允許的最大輸入電流值；若發現超限，必須立即斷電，并聯系技術工程師尋求支持。
如果輸出電流未超過PMT模塊允許的最大輸入電流值，那我們就要檢查一下PMT模塊的外接控制電源。

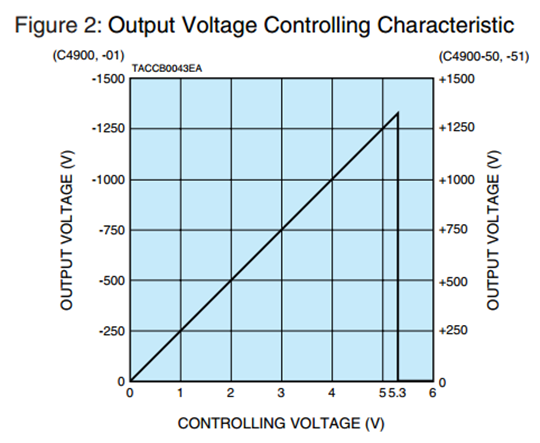

首先確認電源類型與PMT模塊要求完全匹配，否則會導致控制不穩。然后，非常重要的是，保證控制電壓絕不能超過模塊允許的最大輸入值，否則高壓電源會啟動保護而停止工作。我們建議，最好將控制電壓設置在最大輸入值的70%-80%。在此區間，PMT模塊信噪比最優，輸出信號最易觀測。

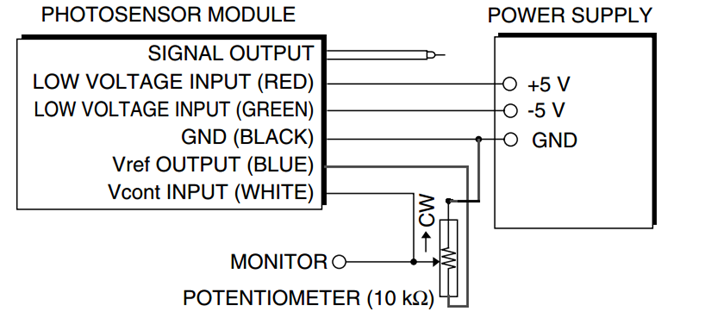

檢查完外接控制電源，我們還需要對電位器進行檢查。確認電位器電阻值達到樣本要求，否則會導致輸出控制電壓不足。仔細核對電位器的連接方式，這是我們統計極易出錯的環節。還要再次確認控制電壓不超過最大要求。
以上是電流電壓部分的檢查。下面需要檢查光電倍增管（PMT）模塊是否信號飽和。飽和信號很容易被當成“無信號”處理。

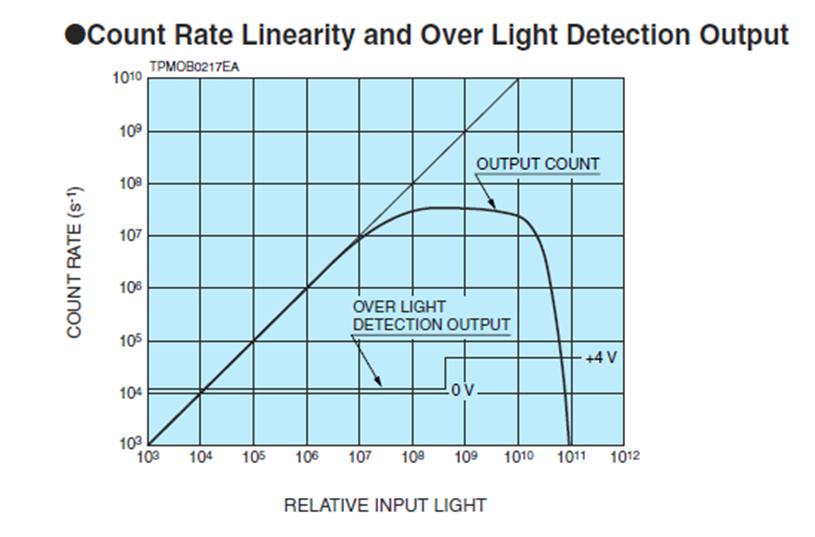

如果電流電壓檢查沒有問題，那么PMT模塊大概率已經在工作了，此時“無信號”可能是一種假象——輸出飽和。這種現象在光子計數探頭中尤為常見：計數率隨光強線性增加后，會進入飽和區，甚至因過曝而下降歸零。若光強過大，工作點恰好落在下降區，就極易被誤判為“無輸出”。
以上為信號飽和的檢查。如果排除了飽和，那就要用更精妙的方法來驗證PMT模塊是否真的在“靜默工作”。
方法一：觀察暗脈沖
這是最安全、最直接的驗證方法。在暗環境下，將控制電壓調至70%-80%。如果是電壓型模塊，可以直接將輸出接入示波器。

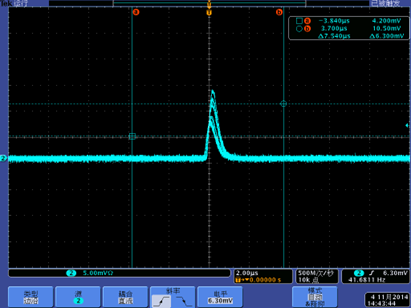

參數設置方法是，將時間軸調至微秒級，幅度軸調至毫伏級。此時應能觀察到幅度幾十毫伏、寬度幾到幾百微秒的暗脈沖。一旦看到，即可證明PMT模塊本身工作正常！
方法二：施加脈沖光

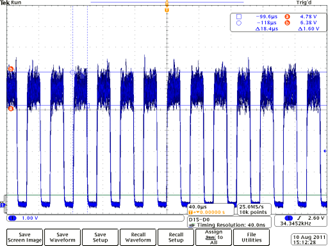

如果光路允許，可施加脈沖光而非連續光，因?yàn)槊}沖信號在示波器上更易識別。但此法需謹慎使用，以防過曝。
以上就是關于光電倍增管模塊無信號的快速排查方法。
