新產品X15213（面向學術用戶）和X15223（面向產業用戶）增加了USB控制功能，提供除了傳統DVI接口之外的另外一種傳輸方式，可以使用戶通過USB接口直接控制SLM，并且這種方式還增加了傳統DVI接口所沒有的功能，例如讀取LCOS head和控制器的實時溫度，讀取當前調制的是哪張相位圖，向SLM的內存中寫入相位圖（可以配合外觸發功能使用，提高刷新頻率，也可以不借助計算機直接用TTL信號控制相位圖的切換）等功能。
使用USB向SLM加載的相位圖都是0-2π對應0-255的LUT曲線，實際情況波長不同、儀器型號不同，所對應的LUT曲線是不一樣的，需要設置之后按照線性關系將相位圖進行等效。這一步可以在MATLAB或SLMcontrol3.0軟件中進行。

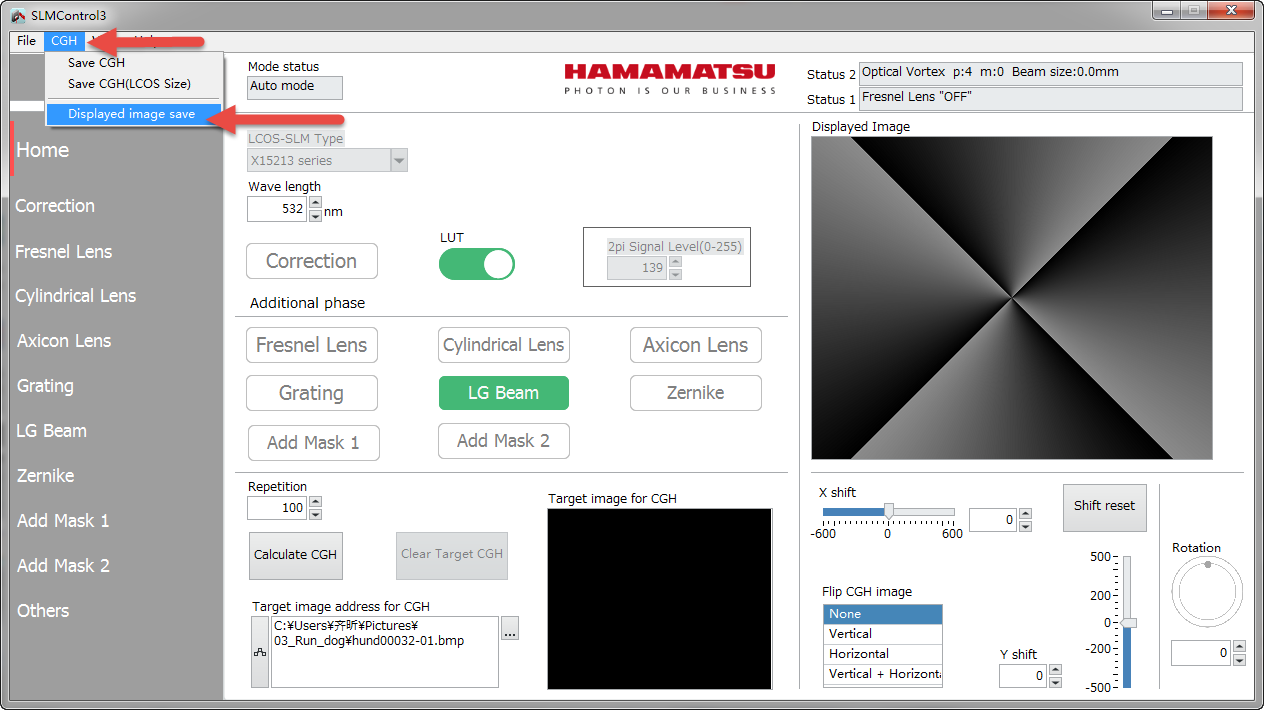

?在SLMcontrol3.0軟件（光盤中所帶軟件）中，設置好波長后，在CGH菜單下選擇Displayed image save，保存調節過LUT后的相位圖。

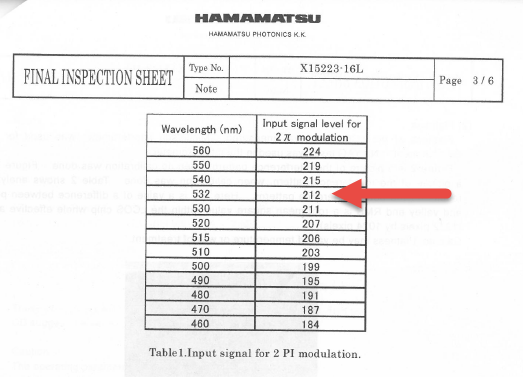

?在MATLAB或其他第三方軟件中，將相位圖灰度值 0到255 按照線性關系等效為 0到value for 2pi. 需要到inspection sheet（小信封中紙質文件）相應的位置查詢value for 2pi. （例如下圖某臺X15223-16L在532nm波長下的value for 2pi是212. 將原相位圖中255灰度值變為212, 254灰度值變為254 x 212/255=211, 253灰度值變為253x212/255=210, 等等，0灰度值變為0.）

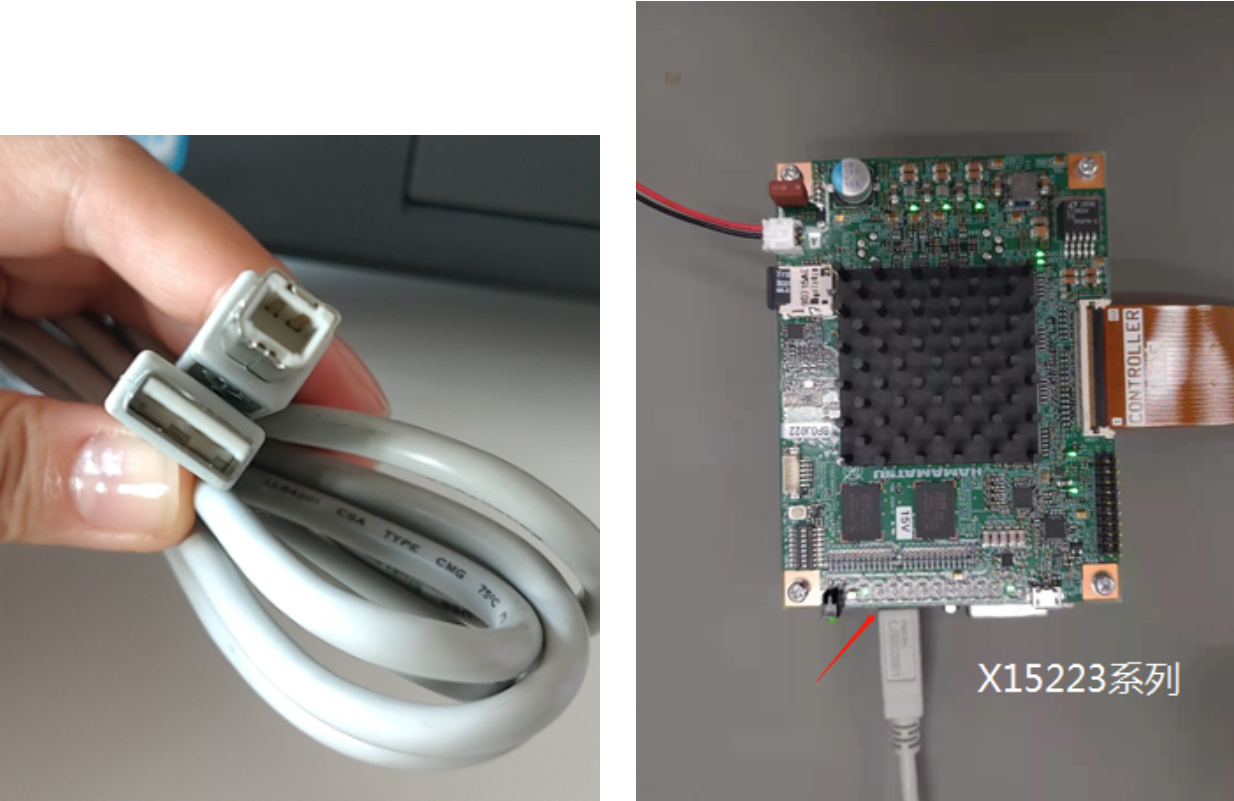

請參考X15223 instruction manual進行硬件的連接。將一根USB2.0數據線接在USB-B口上。
首先請安裝LabVIEW Runtime，位置在下圖：

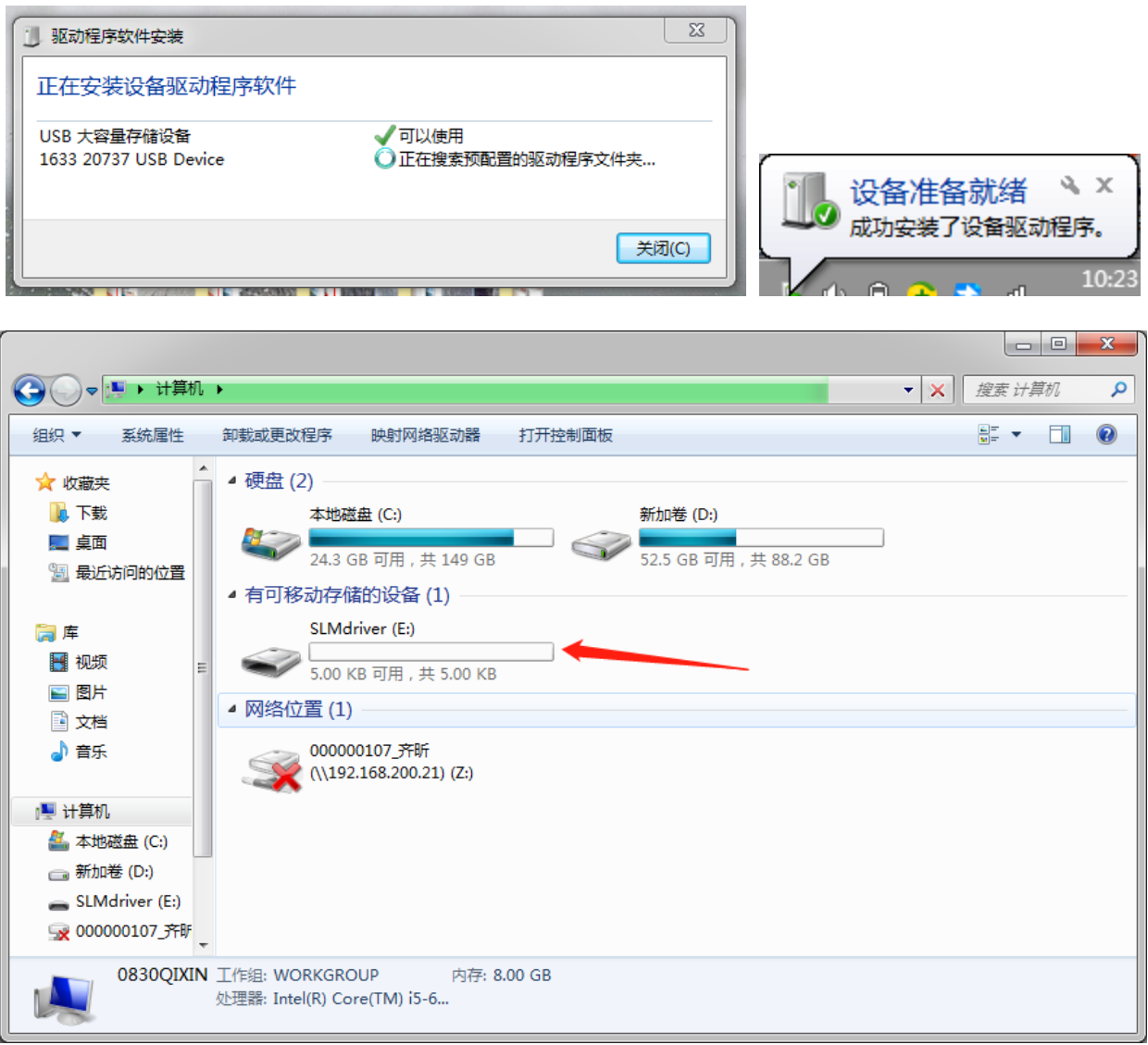

之后將USB線接到計算機的USB接口上，X15223為控制電路供電16V之后，計算機可以識別到USB。
首先打開軟件"LCOS-SLM_USB_Control_software"-"USB_SLMControl.exe"。
如果打開軟件后，彈出下面的對話框，則表示USB沒有正確連接，請檢查USB連接。另外X13139/X11840/X13268系列不支持該軟件，也會彈出此對話框。

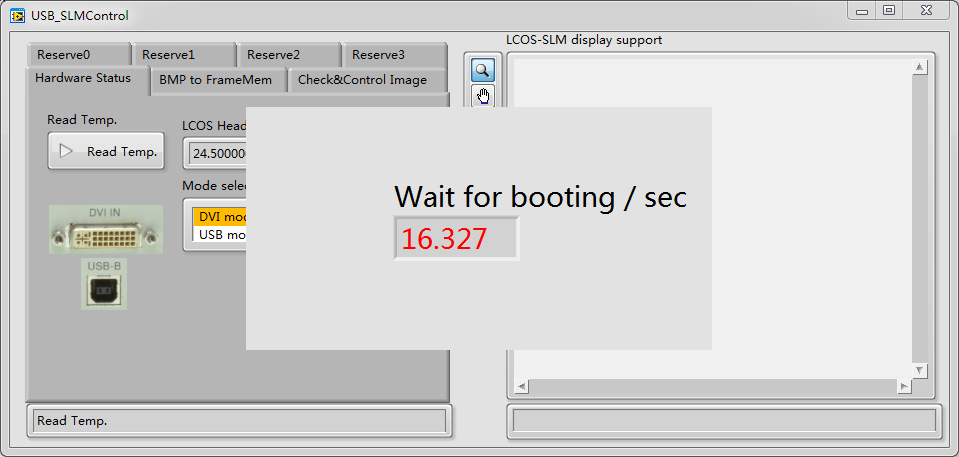

首先將位置4改為USB mode，軟件會自動對SLM進行重啟，請等待倒計時結束，此時不要進行任何操作！

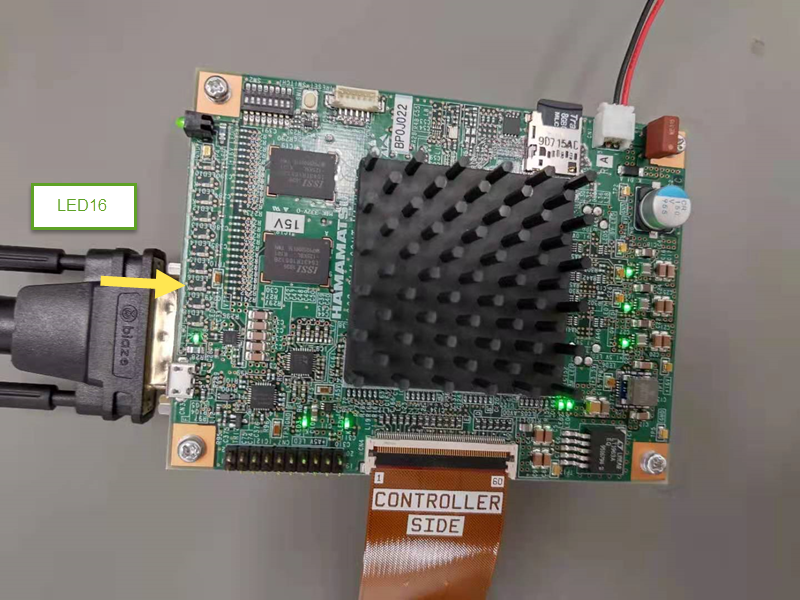

這時X15223的LED16（顯示DVI連接錯誤）會停止閃爍。

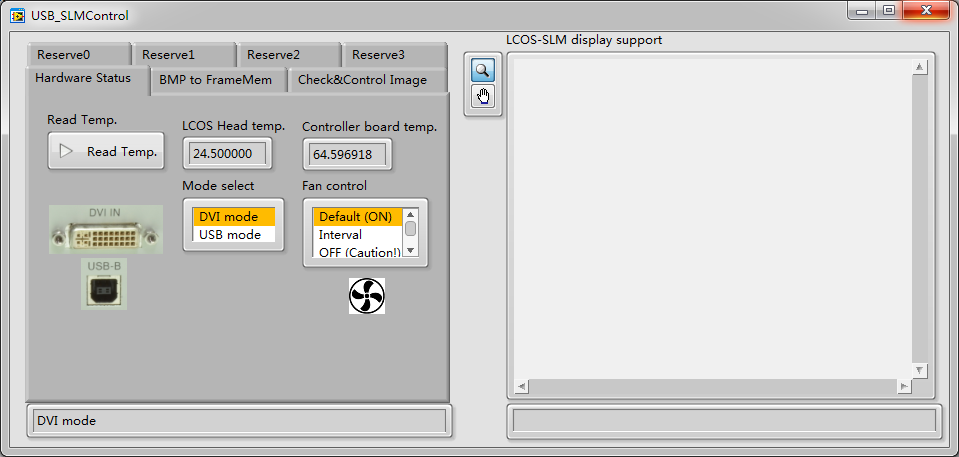

（位置1）Read temp. 按鈕可以讀出LCOS head和控制器的溫度，顯示在2號和3號位置。
另：5號位置僅對X15213系列有效，X15223系列沒有風扇，工業客戶可以自行在熱沉處添加。

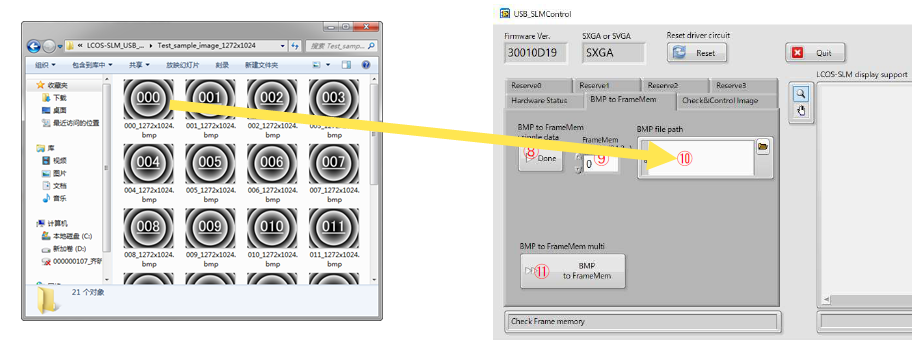

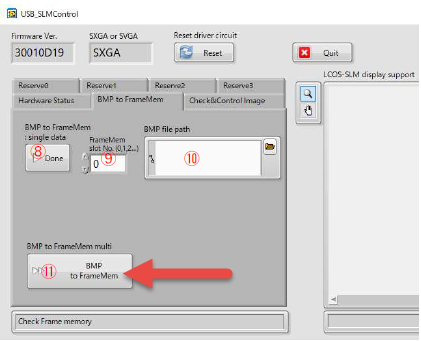

將想要加載的相位圖圖片文件拖動到BMP file path框內，或者點擊框右側的打開文件夾按鈕選擇相位圖。
在FrameMem slot No.處輸入圖片儲存的位置，分辨率為1272 x 1024的SLM位置范圍為0到818，也就是SLM內存可以儲存819張圖片 （分辨率為792 x 600的SLM位置范圍為0到2234，792x600系列已停產，該條說明僅針對老用戶）。
點擊Done按鈕。每點一下Done按鈕，LED18就亮一次。LED18亮起代表正在通過USB向SLM傳輸數據。
BMP to FrameMem按鈕可以將多張圖片一次性寫入SLM內存，點擊該按鈕打開新窗口。

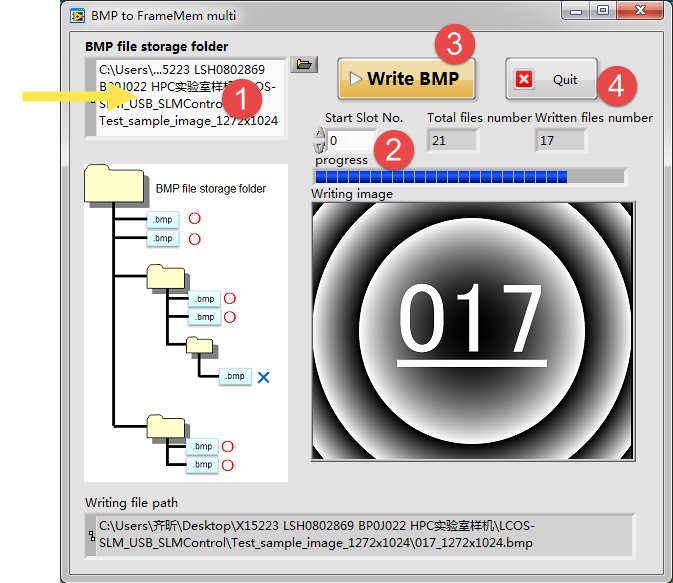

首先將想要寫入的相位圖所在文件夾拖入下圖黃色箭頭指示的位置。第一和第二級子文件夾中的圖片會被選中，第三極子文件夾會被忽略。
然后設置開始寫入的內存位置序號，上圖2號位置。（內存的位置對于每張圖像一共有0到818個序號，例如要寫入三張相位圖，則開始寫入的內存位置序號最大為816，這樣三張圖分別儲存在816,817,818三個位置。開始寫入的內存位置序號最小為0.）
點擊Write BMP按鈕（上圖3號位置），開始寫入，LED18亮起。寫入完成后，LED18熄滅。
寫入完成后，點擊Quit按鈕（上圖4號位置），回到主窗口。

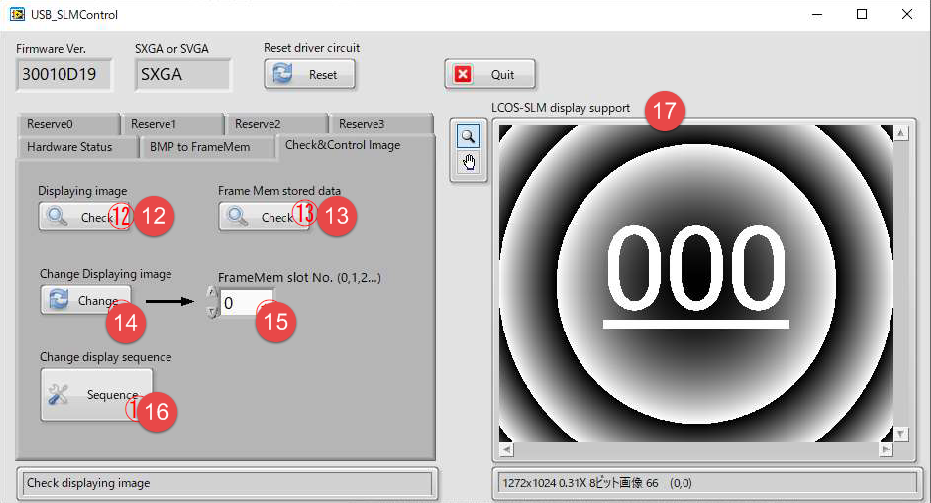

點擊上圖12號按鈕，17號位置就會顯示當前液晶上正在調制的相位圖。

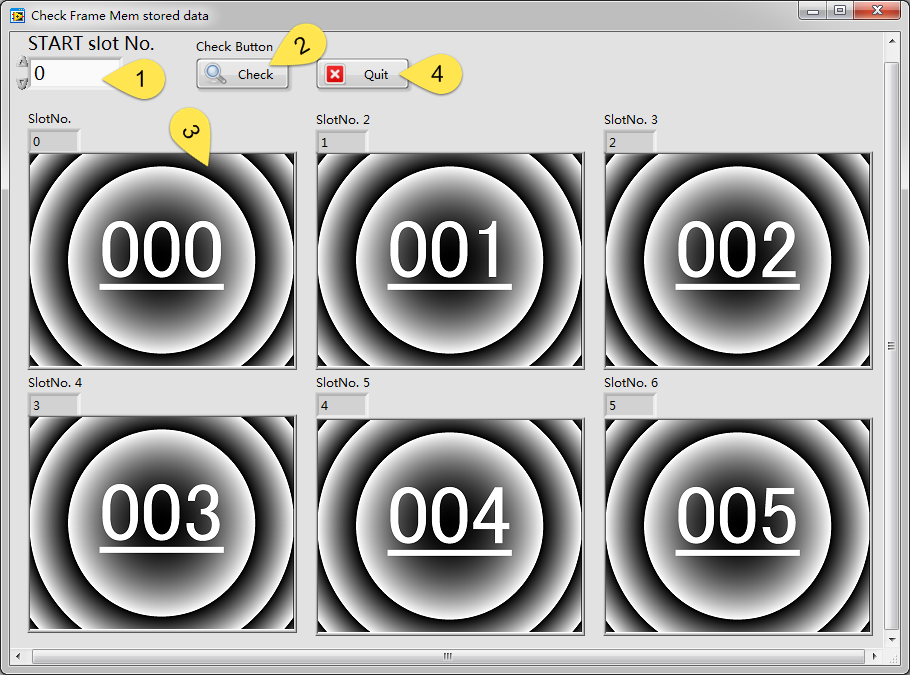

點擊上圖13號按鈕，彈出新窗口，如下圖：
該功能可以同時查看六個內存位置（內存里一共有序號為0到818，共819個位置），首先在上圖1號標簽處輸入想要查看的起始位置的序號。
點擊上圖2號標簽按鈕"Check"，就會在上圖3號標簽位置顯示六張相位圖，表示這六個內存位置所儲存的相位圖都是哪些。
查看完成后，點擊Quit按鈕（上圖4號標簽）回到主界面。
該功能可以選擇某個已經寫入SLM內存的相位圖，將其加載到LCOS上進行調制。在下圖15號位置輸入相位圖的位置序號，然后點擊"change"按鈕（14號位置）。同時17號位置也會顯示這張相位圖。

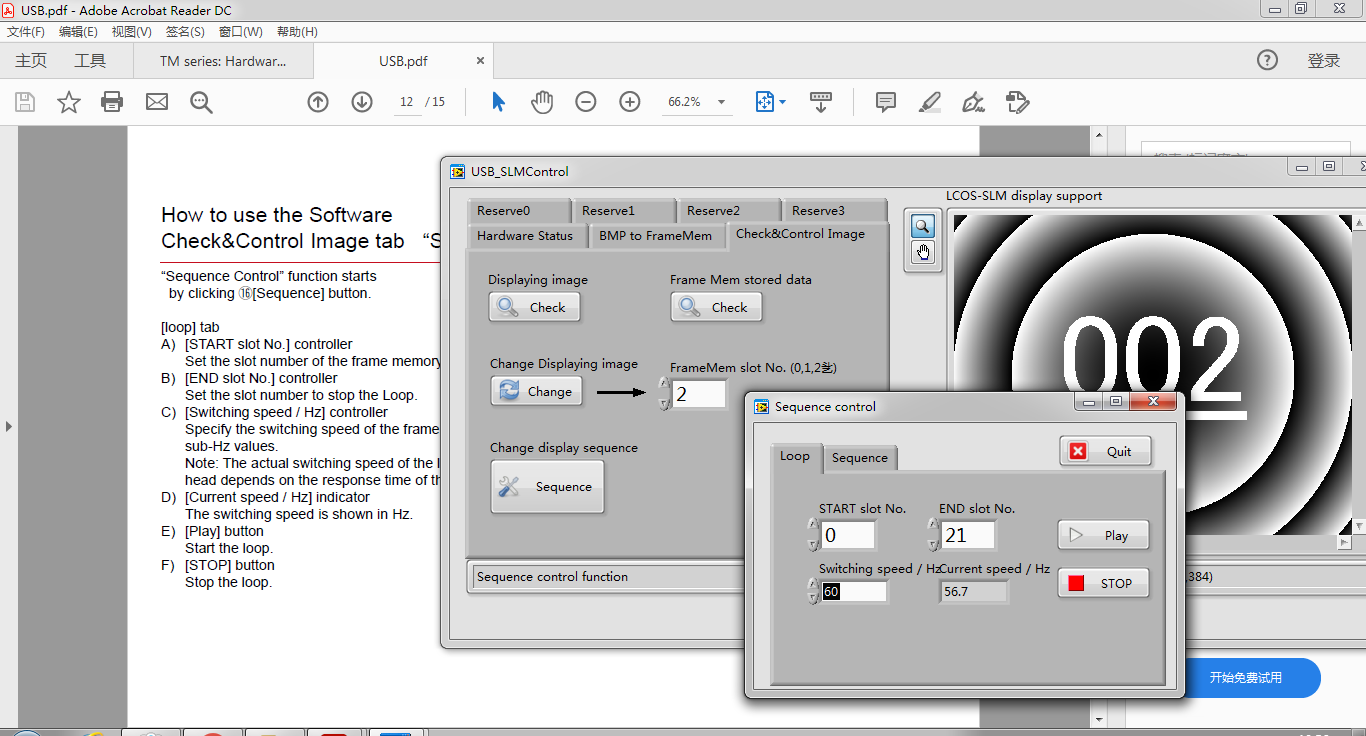

點擊"Sequence"按鈕（上圖16號位置），彈出新窗口。
如上圖，Loop標簽下，可以設置某個位置區間內的圖片循環加載到LCOS上。
例如想要循環加載內存中序號0到21這22張相位圖，在"START slot No."輸入"0"，在"END slot No."輸入"21". 在"Switching speed/Hz"處設置液晶的刷新速度。（速度受液晶厚度的限制以及相位調制深度的限制，0-2π各個型號的最高刷新頻率請參考：空間光調制器LCOS-SLM的刷新頻率講解及計算方法，如果相位圖設計為0-π，調制速度可以提升約一倍。）在硬件刷新速度范圍內，受計算機內存影響實際速度可能低于設置速度，"Current speed/Hz"處顯示的是實際速度。設置好之后點擊"Play"按鈕。設置的相位圖就會一直按照位置順序循環加載，直到點擊"STOP"按鈕停止播放。

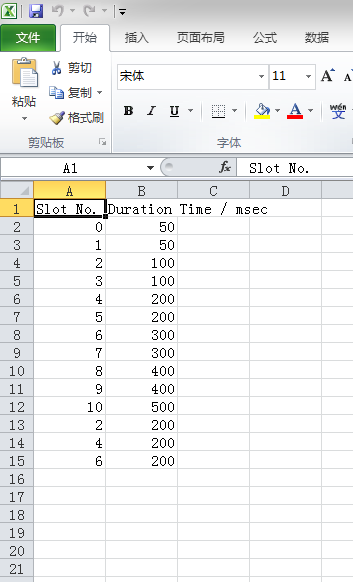

USB軟件文件夾中有一個名為的"Sequence.csv"表格文件，其中包含了所要加載的相位圖在SLM內存中位置序號Slot No.和持續時間Duration time/msec. 在該文件中修改所需要的相位圖位置和持續時間，然后保存并關閉該文件。
注意，持續時間Duration time/msec表示從PC上發送幀切換命令到執行下一個命令循環的等待時間。 根據PC的狀態，可能會發生幾毫秒的時滯。

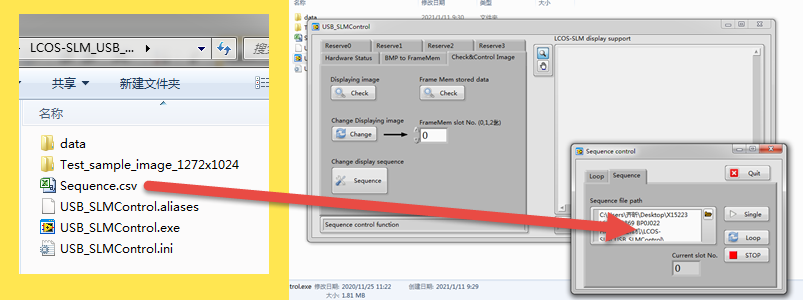

在Sequence標簽頁下，將"Sequence.csv"文件拖動到下圖紅色箭頭所示"Sequence file path"位置。
點擊"Single"按鈕，會按照表格的順序加載一次相位圖，點擊"Loop"按鈕會按照表格的順序循環加載相位圖，點擊"STOP"停止加載。"Current slot No."中顯示當前加載的相位圖在SLM內存中的位置序號。
注意：退出軟件前，請將Hardware Status下的模式Mode改為DVI模式，否則無法通過DVI連接SLM使用。
改變模式時，軟件會自動重啟SLM，請耐心等待倒計時完成。
模式變為DVI后，LED16會閃爍。
