廣大用戶朋友們，你們是否在使用光電倍增管模塊產品或其他探測器模塊時，注意到模塊線纜中有一根明顯較粗的線纜呢？相信很多人都對它充滿了好奇和疑問：這根線究竟扮演著怎樣的角色？又該如何正確地連接它呢？今天，就讓小編為大家揭開這根神秘線纜的面紗，詳細解讀它的作用和使用方法。

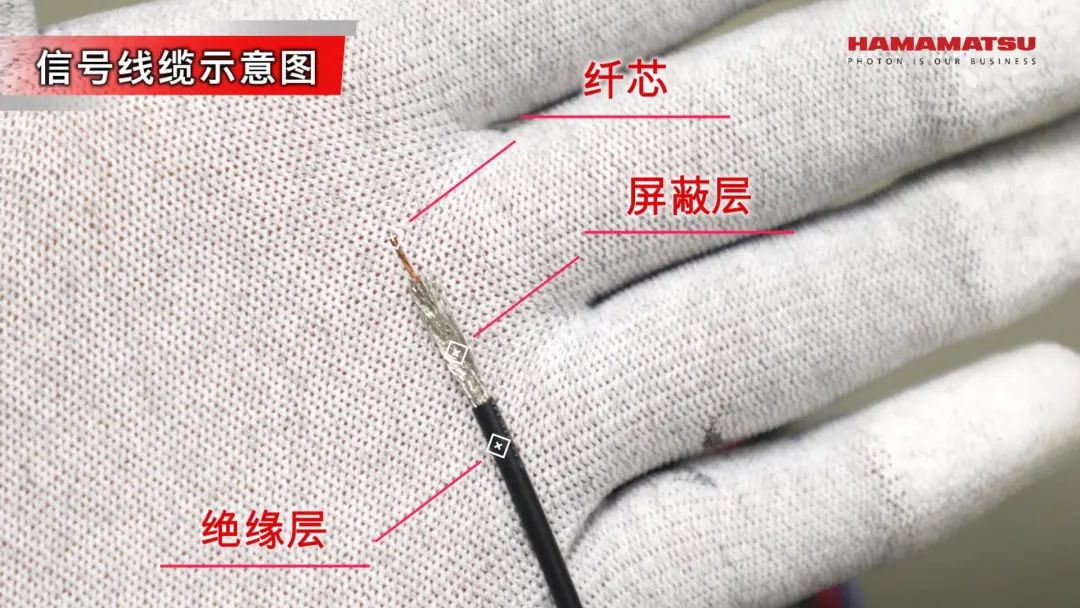

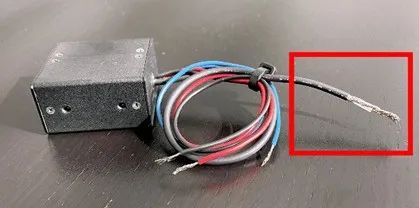

在這個模塊中，你將會發現一根明顯較粗的線纜，它就是信號輸出線纜，這根線纜的核心功能是將探測器的信號準確無誤地輸出。與市面上常見的普通線纜不同，它絕非簡單的導線和絕緣層拼湊而成，它的具體結構如下所示：
在這里，我們深入探討一下這個神奇的同軸線纜。其核心是一條導電銅線，被形象地稱為“纖芯”，它是傳輸電平信號的“主干道”。然而，僅僅依靠纖芯還不夠，于是有了第二層——絕緣層，它就像是一層“防護罩”，確保導線與屏蔽層之間互不干擾。接下來，我們來到了同軸線纜的“守護者”——屏蔽層，它通常是由編織銅網或銅泊（鋁）構成的，其作用可謂舉足輕重。屏蔽層需要接地，就像給線纜穿上了一層“防雷衣”，將外來的干擾信號統統導入大地，確保信號傳輸?shù)募儍襞c穩定。最后，我們看到的是同軸線纜的“外衣”——絕緣材料的外皮。它不僅提供了額外的絕緣保護，還像一個包裹著所有部件的“安全殼”，將整個線纜牢牢包裹在其中。
那么，為什么我們要選擇同軸線纜來傳輸信號呢？難道不能直接用導線嗎？
同軸線纜一般都是用于傳輸交流信號而不是直流信號，也就是說每秒鐘會有好幾次的電流方向發生改變。如果使用一般導線傳輸高頻率信號，這種電線就會相當于一根向外發射無線電的天線，這種效應會損耗信號的功率，使得接收到的信號強度減小。
但是同軸線纜中的網狀屏蔽層就能有效地隔離中心電線發射出來的電磁信號，降低信號傳輸影響，同時屏蔽層需要接地，外來的干擾信號可被該層導入大地，避免干擾信號進入內層導體干擾，降低傳輸信號的損耗。其中，在同軸線纜中，對外界信號的屏蔽效果取決于屏蔽層的類型，一般屏蔽層越厚，覆蓋面積越多，抗干擾的能力就越強。
另外，由于探測器輸出的信號都很微弱，如果環境中的干擾信號很強，會導致信號的失真和異常，所以使用同軸線纜進行傳輸，能夠有效降低信號在傳輸過程中的損耗，同時降低環境干擾信號對信號的干擾。
當我們需要為設備配備信號線，并使之與采集卡或示波器等后端設備有效聯通時，如何選擇合適的連接方式便成為了至關重要的步驟。
在這方面，BNC接口和SMA接口因其出色的性能而備受青睞。采用這兩種接口連接信號線，能夠最大限度地避免環境中可能出現的干擾信號，確保測量結果的準確性。然而，有些用戶可能會選擇其他連接方式，比如使用鱷魚夾。雖然這種方式看似簡單，但實際上卻極易引入外部干擾信號，導致測量數據失真。

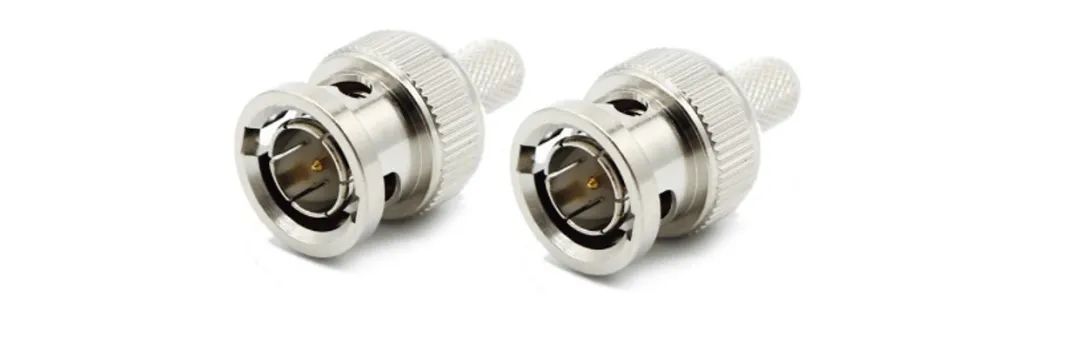

在眾多連接方式中，BNC接口因其獨特的優勢而備受推崇。BNC連接器，也被稱為“尼爾-康塞曼卡口”，是一種非常普遍的RF端子同軸電纜終結器。這種連接器的主要功能是用于各種電子設備之間的穩定連接。典型的BNC連接器結構包括一根中心針、一個外套以及一個卡座。當信號沿同軸電纜傳播時，通過BNC連接器時不會遇到任何阻抗變化，從而減少了反射和損耗，使得BNC連接器成為信號傳輸連接的理想之選。
在將BNC連接器與信號線纜進行連接時，我們通常可以采用兩種經典的方式——壓接或焊接。壓接是一種簡便而高效的方法，只需借助專業的卡線鉗，便能輕松地將信號線纜的纖芯與BNC連接器的中心針穩穩地結合在一起。當然，如果你更偏愛焊接的方式，那么也不妨嘗試一下。通過焊接，信號線纜與BNC端子之間可以實現更為緊密的連接。具體焊接的步驟和方法，你可以點擊查看下面的視頻教程，相信它會為你提供更直觀、更生動的指導。
