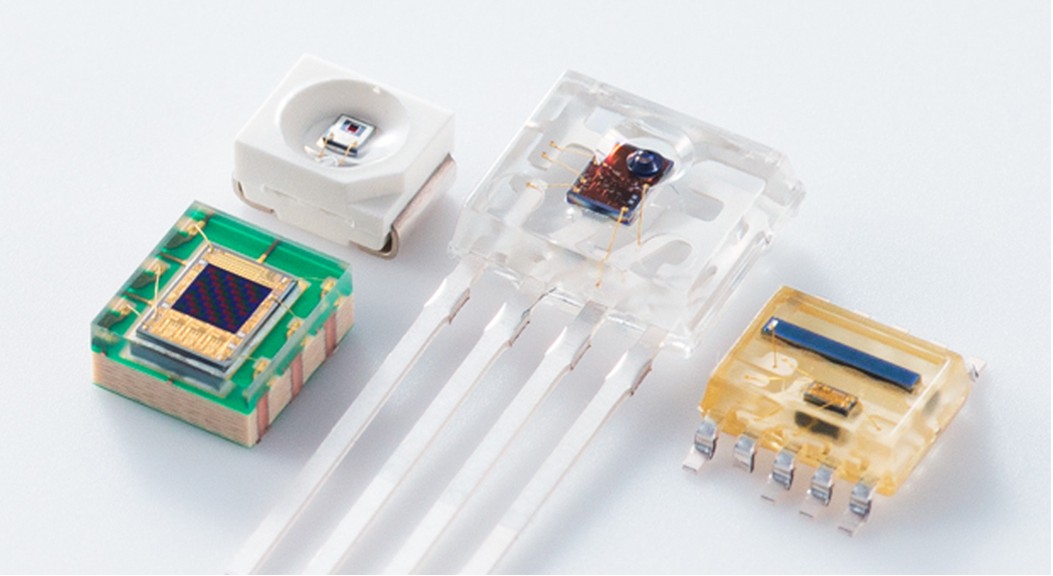

光IC二極管，作為一種雙端電流輸出型器件，與光電二極管有著相似之處。它內部集成了電流放大器，能夠將光電二極管產生的光電流顯著放大并輸出。在相同感光面積下，光IC二極管的電流輸出能力是傳統光電二極管的1000倍甚至更多。此外，與CdS光電導管相比，光IC二極管的γ值接近完美1:1的比例，這意味著它幾乎不受前信號效應的影響。這就使得光IC二極管在光電探測領域得以廣泛應用。
光IC二極管可以應用在光纖通信、編碼器和光開關。下面將詳細介紹光IC二極管在上述應用中的使用方法以及相關注意事項。
一，光纖通信用光IC
光通信光IC技術以其卓越的性能，廣泛應用于車載光通信、工廠自動化、辦公自動化、家庭網絡和娛樂領域。
在數字通信領域，光纖通信光IC以其卓越的性能脫穎而出。特別值得一提的是，在塑料光纖（POF）的短距離傳輸中，這些光IC展現出了卓越的性能。此外，POF光通信系統中使用的LED發射波長為650 nm，這一特性確保了信號傳輸的高效率和穩定性。
選擇一個光通信的光IC參照所需的通信速度，通信距離以及通信編碼。同時還需要考慮光IC的封裝和環境耐用性，具體細節請查看數據表。
POF具有很多優勢包括不受磁場影響、不需要纖芯對準、易于安裝、成本低、重量輕。POF被廣泛應用于短距離、高速光通信。
光IC配備非球面小鏡頭，專為POF設計，高效耦合。需避免尖銳物接觸，以防刮傷損害耦合效率。
關于發射機LED的最大電流。探索數據表，發現光纖輸出光耦合的絕對最大額定值至關重要。選擇較低電流不僅能夠顯著減少隨時間累積的光損耗，還能有效延長光纖的使用壽命。
光通信中的光IC只能用在POF上。

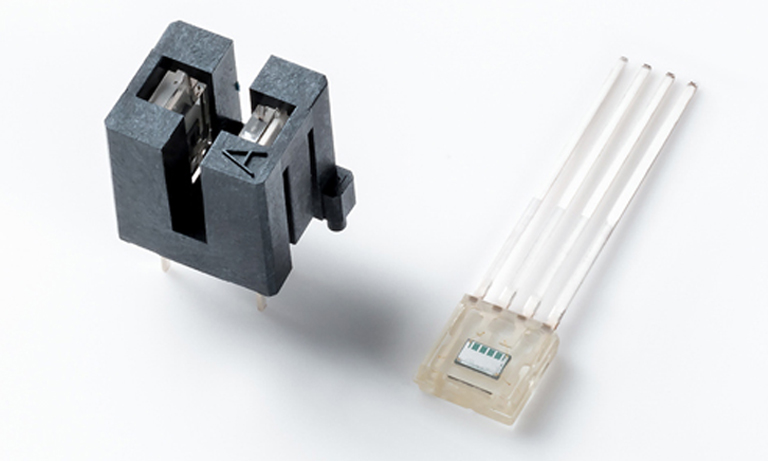

二，編碼器用光IC
編碼器用光IC專門設計用于探測目標物的微妙位移。其工作原理是將直流（DC）驅動的LED光源或類似發光體置于光IC的對面，同時將一個具有特定尺寸的狹縫板固定于目標物體上。隨著狹縫板在光源與光IC之間移動，會形成一系列明暗交替的圖案，光IC便能夠捕捉這些圖案，并輸出兩相的數字信號。通過對這兩相數字信號從預設的原點位置變化的次數進行精確計數，便可以準確測定目標物體的位移量。
為了使編碼器精準捕捉物體的微小位移，關鍵在于明暗圖案間必須具備足夠的對比度。這種對比度的高低受多種因素影響，包括光源發出光束的方向性、穩定性，以及光IC與光源之間的距離等。綜合這些因素，我們建議將LED驅動電流設置為室溫下正向工作電流最小值的四倍，以確保編碼器在各種環境下都能穩定運行。

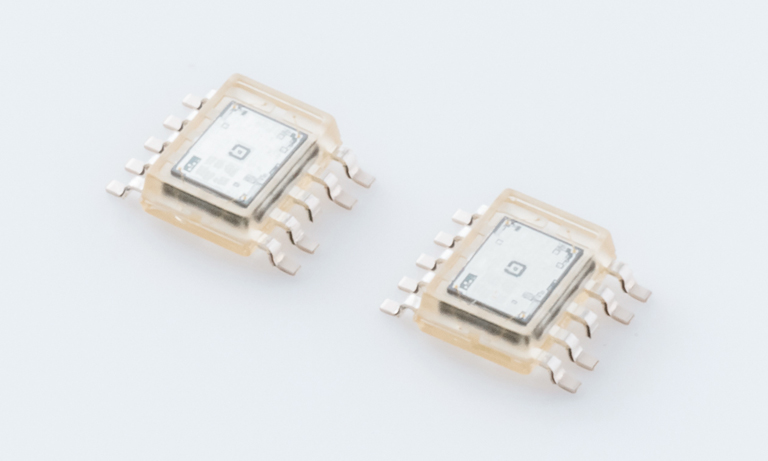

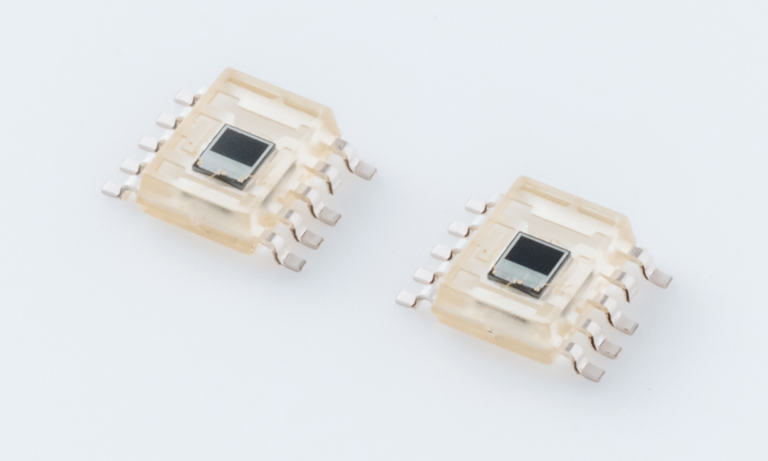

三，光開關用光IC
光開關用光IC與LED協同，通過反射或透射模式精準探測目標，即使在強背景光下也能穩定運作。它集成了工作顯示、余量顯示、邏輯轉換、同步/異步切換和輸出短路保護等高級功能，確保操作直觀、靈活且安全。
SENS管腳（輸出電路保護管腳）提供短路保護。它監控外部輸出Tr的電流，當電流超標時切斷光IC輸出來保護外部輸出Tr。
如不使用DSP管腳（工作顯示管腳）和MRG（余量顯示）管腳，可以將它們設為開路或者接地。
有時候，MRG（余量顯示）輸出在特定的光亮度上有顫動，這是什么原因呢？與OUT和DSP輸出不同，MRG輸出只用來顯示余量（表明光IC是否工作在足夠的LED光亮度輸入等級上），因此該輸出不是集成的，有延遲。盡管在MRG標準（閾值輻照度的兩倍）附近MRG輸出會有顫動，但是這沒有問題。
光開關用光IC目前沒有有效的辦法來保護光IC不受逆變器熒光燈干擾。但是，我們在光IC前面安裝了可見光截止濾光片或者類似的措施來減少逆變器熒光燈的影響。
光開關用光IC的靈敏度設置在固定值。如果需要調節靈敏度，可以通過調節LED電流來進行調節。
