濱松光電二極管PD暗電流、光靈敏度的測試方法

        許多客戶朋友在拿到濱松的光電二極管PD之后,都會擔心產品是否完好,基本參數是否符合規格書的描述。雖然濱松的所有產品都有嚴格的出廠檢測,但是小編今天還是給大家出一篇關于濱松光電二極管PD的測試方法,可以自行、方便地對光電二極管PD的暗電流和光靈敏度進行測試。


一、快速測試光電二極管PD是否完好

        拿到光電二極管PD后,有一個非常簡單的方法,可以快速測試光電二極管PD是否正常??梢灾苯釉谑覂日彰飨?,使用萬用表來快速測試PD是否正常。在室內照明下,PD的短路電流一般為幾個uA;開路電壓一般為零點幾伏的水平。

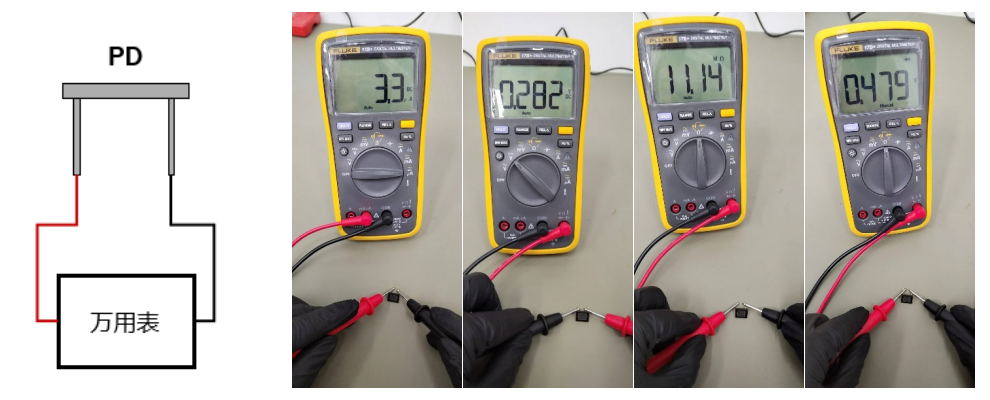

        可直接將萬用表表筆接上PD引腳,部分測試圖片如下:

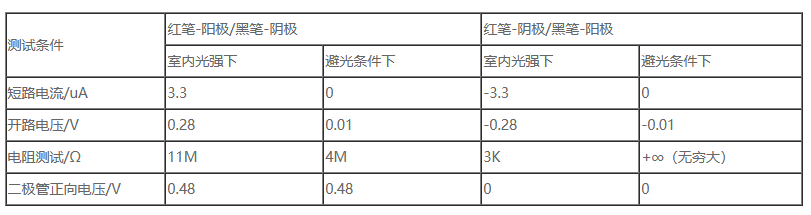

        S1337-66BR為例,萬用表測試結果如下:


·通過這些數據可辨別,光電二極管的陰陽極;

·隨著入射光強變大,正向電阻越大,反向電阻越小;

·二極管的正向電壓不隨光強改變。


二、光電二極管PD暗電流的測試方法

        光電二極管PD的暗電流測試,最重要的是將光電二極管PD進行避光,如暗室、暗箱、遮光布等。由于光電二極管PD的暗電流在pA量級,超出萬用表的電流量程,因此需要使用精度更高的皮安電流表進行測量,我們使用的電流表型號為Keithley 6487。

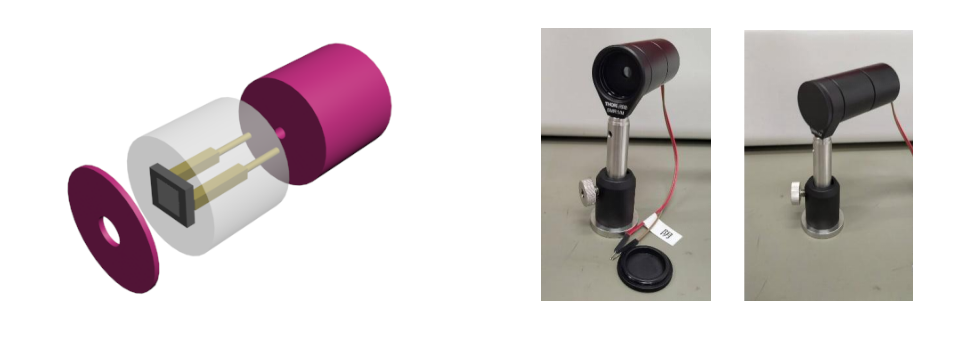

        為了測試方便起見,對S1337-66BR進行避光封裝,如圖所示:

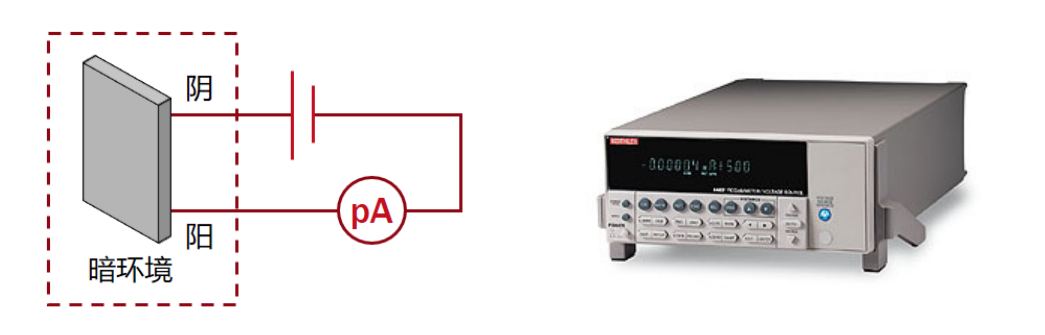

        測試示意圖如下:

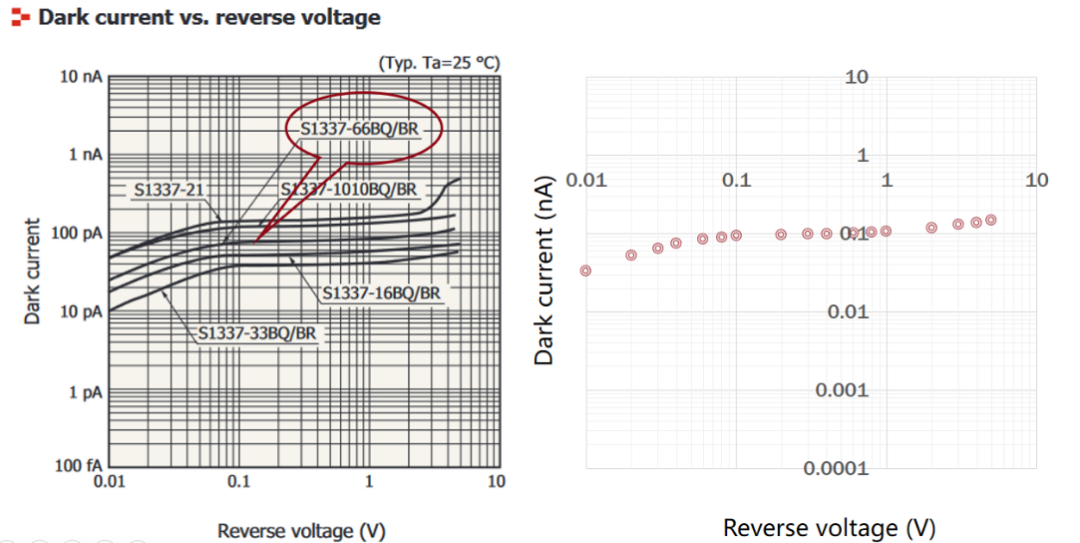

        給光電二極管PD的陰極供正電,陽極電流輸入電流表,可以手動調整電壓值,也可以通過控制程序進行自動電壓設置,電流輸出,以下是產品手冊和實測結果對比圖,兩者基本符合:



三、光電二極管PD光靈敏度的測試方法

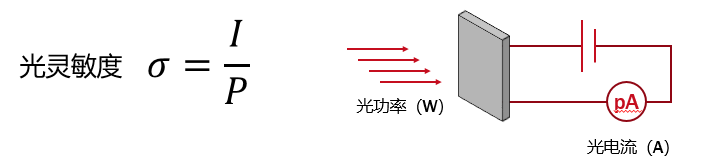

        光電二極管PD的光靈敏度是指,在特定波長下,光電流與入射光輻射能通量的比值,單位為A/W。



        測量光靈敏度的關鍵點在于需要知道入射光的絕對功率,這里我們使用的是光功率計(newport 918D)。以532 nm波長為例,測試在532 nm波長下的光靈敏度,使用的光源為532 nm激光器。


        通過光纖連接激光器出口,另一端正對光功率計探頭光敏面,注意出射光斑要小于感光面,通過光功率計測量激光器輸出功率,相同條件下,測量光電二極管輸出電流大小,即可得到光靈敏度值。測試示意圖如下:



        在532 nm的波長下,S1337-66BR系列的光靈敏度典型值為0.33 A/W,實測結果為0.32 A/W,同產品手冊數據吻合。


四、不同光強、偏壓下,光電二極管PD的光靈敏度是否會不同?

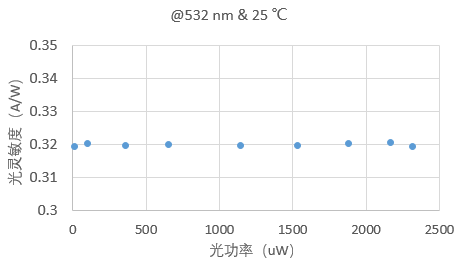

        經過測試,給定不同的激光功率,在光電二極管輸出飽和前,光靈敏度不隨光強變化,測試數據如下:



        經過測試,在光電二極管輸出飽和前,給定相同光強,通過改變光電二極管的反向偏壓值0至5 V,輸出光電流不變,光靈敏度不隨偏壓變化。


        以上就是小編整理的關于濱松光電二極管PD的測試方法,以及一些結論。頂點光電子會不定期進行技術分享,敬請關注。
