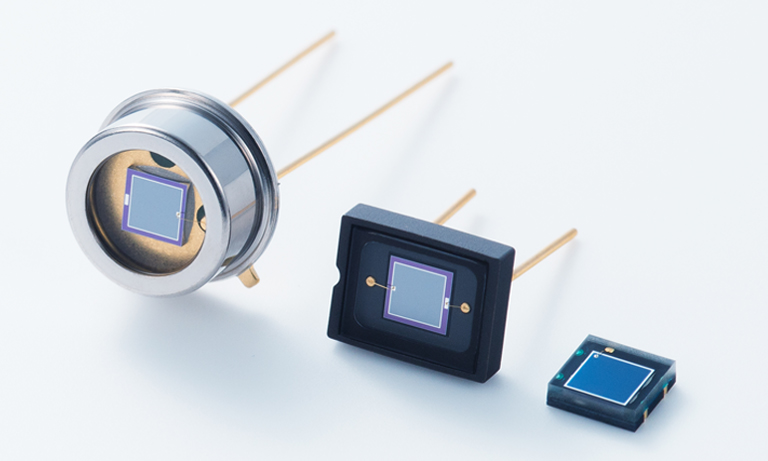

光電二極管（PD）是一種利用光電效應，將光信號轉換為電信號的器件。正是憑借這一特性，光電二極管（PD）被廣泛應用于光信號探測。經過長期收集，我們整理了客戶在使用光電二極管中碰到的問題，并進行統一解答。
一，光電二極管（PD）響應速度
光電二極管響應速度由 CR 時間常數、載流子擴散時間和耗盡層中的載流子渡越時間等因素決定。與短波長光相比，長波長光使載流子擴散時間更長，因此光電二極管響應較慢。
提高光電二極管響應速度的途徑有以下三種：
1.降低負載電阻；
2.通過施加反向電壓降低結電容；
3.選擇具有較低結電容的光電二極管。
二，感光面以外的區域是否對光敏感
答案是肯定的，光電二極管感光面以外的區域也對光敏感，比如元件之間的間隙。但是這些區域?qū)獾撵`敏度與感光區的靈敏度不匹配。就是說也可以感光，但是比標定的感光靈敏度要低。
感光面以外的區域?qū)饷舾校虼巳肷涞侥抢锏墓鈺a(chǎn)生噪聲信號并延遲光電二極管的響應速度。通過將光聚焦到一個小點上，使其不會入射到光電二極管感光面以外的區域，或?qū)Ω泄饷嬉酝獾膮^(qū)域進行遮光，可以消除此問題。作為替代方案，在芯片上感光面之外的區域上加鍍鋁遮光膜或黑色遮光膜也可解決此問題。
三，光電二極管串聯電阻和分流電阻
光電二極管串聯電阻 (Rs) 的阻值一般是幾個歐姆。濱松光電二極管的分流電阻由以下公式根據施加 10 mV 時測得的暗電流 (ID) 計算得出：
Rsh [Ω]=0.01 [V]/ID [A]
四，光電二極管光譜靈敏度特性與溫度的關系
在比最大靈敏度波長短的波長范圍內，光電二極管的光譜靈敏度特性幾乎不受溫度影響。然而，在比最大靈敏度波長長的區域，它具有正溫度系數。
確定硅光電二極管響應速度的一個因素是"載流子擴散速度"。檢測穿透到硅光電二極管的深部的長波長光時，載流子擴散速度的影響變得更顯著，從而導致響應速度變慢。然而在檢測短波長光時，響應速度受載流子擴散速度的影響較小。
五，光電二極管的折射率
窗材采用硼硅玻璃的折射率為n=1.51，塑料封裝的折射率為n=1.53，用于陶瓷封裝的環氧樹脂的折射率為n=1.53，用于陶瓷封裝的有機硅樹脂的折射率為n=1.41。
六，光電二極管的清潔說明
光電二極管的密封大多用的是樹脂材料，用于窗口粘合與樹脂填充。如果使用清潔溶劑，可能導致樹脂膨脹或熔化，并且有時溶劑會蔓延到光電二極管的封裝內部，造成損壞。因此，建議在焊接時，采用不需要清潔的免清洗焊。
如果光電二極管的感光面沾上污漬需要清理時，建議用蘸有乙醇的棉拭子（棉簽）輕輕擦拭。由于感光窗上的玻璃和樹脂密封劑容易出現劃痕和損壞，反復使用同一根棉拭子可能會因棉拭子上的碎屑或異物而造成窗口劃痕。原則上是禁止弄臟感光面的。
以上就是光電二極管在使用過程中的問題解答。
